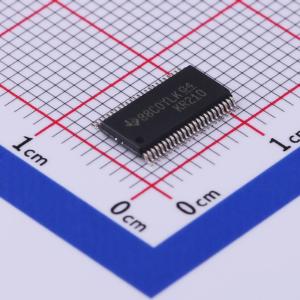

温馨提醒：图片仅供参考，商品以实物为准

SN74CB3T16210DGVR

描述: SN74CB3T16210 具有电平转换器的 3.3V、交叉点/交换、20 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3T16210DGVR
商品编号: C484744
商品封装: TVSOP-48-4.4mm
包装方式: 编带
商品毛重: 0.197克(g)

商品参数

商品概述

SN74CB3T16210是一款高速TTL兼容的FET总线开关，具有低导通电阻（ron），可实现最小的传播延迟。该器件通过提供跟踪Vcc的电压转换，完全支持所有数据I/O端口上的混合模式信号操作。SN74CB3T16210支持使用5-V TTL、3.3-V LVTTL和2.5-V CMOS切换标准的系统，以及用户定义的切换电平（见图1）。

SN74CB3T16210组织为两个10位总线开关，具有独立的输出使能（1OE, 2OE）输入。它可以作为两个10位总线开关或一个20位总线开关使用。当OE为低时，相关的10位总线开关闭合，A端口连接到B端口，允许端口间双向数据流动。当OE为高时，相关的10位总线开关断开，在A端口和B端口之间存在高阻态。

该器件完全适用于使用Ioff的部分断电应用。Ioff特性确保在断电时不会有害电流反向流过器件。该器件在断电时具有隔离功能。

为了确保在上电或断电期间处于高阻态，应通过一个上拉电阻将OE连接到Vcc；电阻的最小值由驱动器的电流吸入能力决定。

应用领域

电平转换
PCI 接口
USB 接口
内存交错
总线隔离
非常适合低功耗便携设备

交货周期

订货7-9个工作日

购买数量

(2000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源

	属性	参数值
	工作电压	2.3V~3.6V
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
