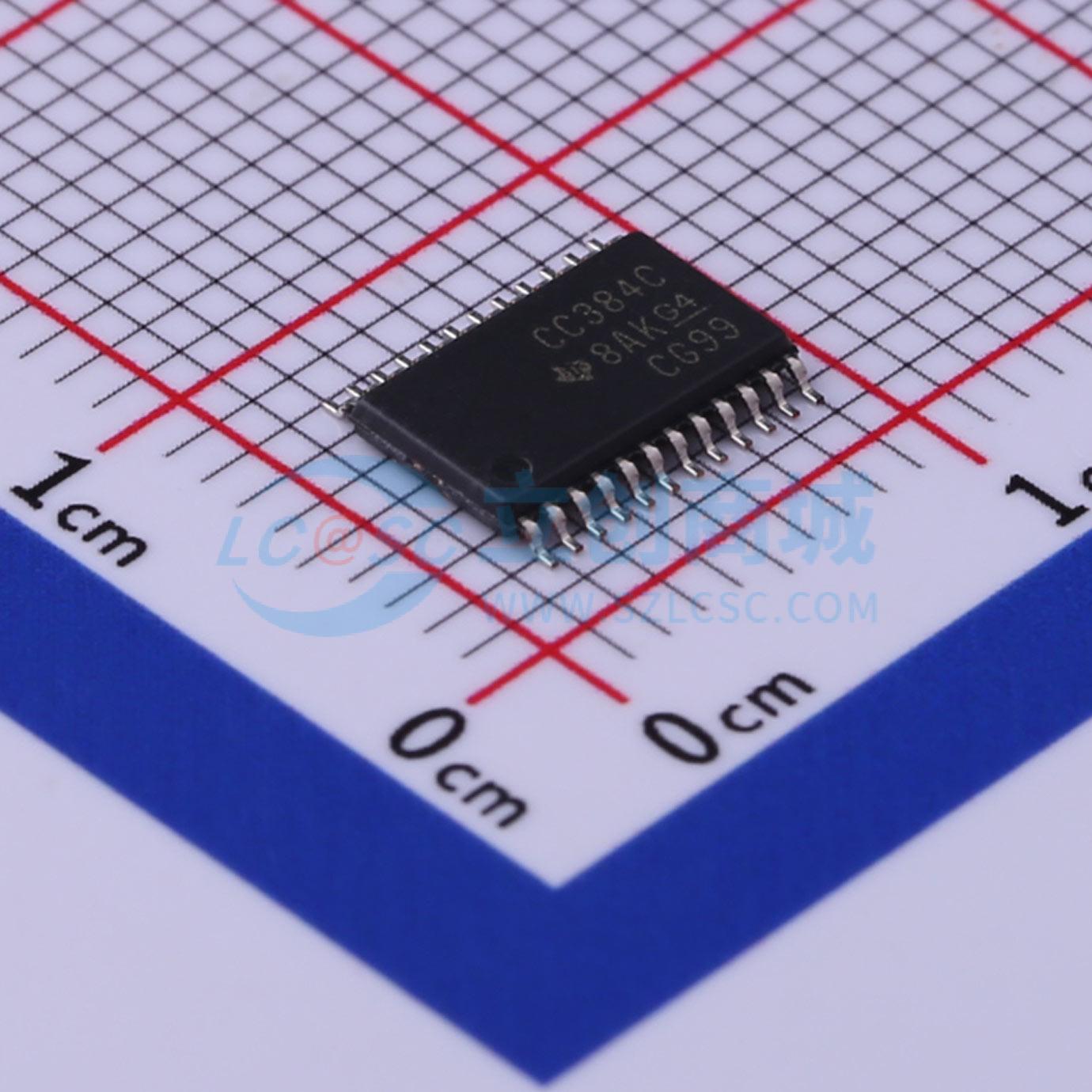

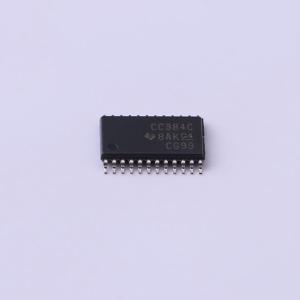

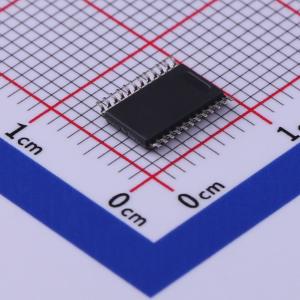

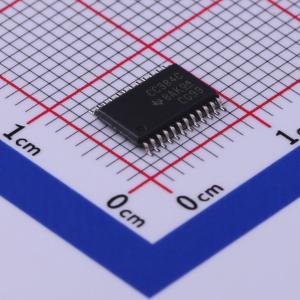

SN74CBTD3384CPWR

带电平转换功能的10位FET总线开关，具备-2V下冲保护的5V总线开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CBTD3384C 具有 –2V 下冲保护的 5V、1:1 (SPST)、10 通道通用 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBTD3384CPWR
商品编号: C484747
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.137克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.15ns@5V,50pF
	静态电流(Iq)	1.5mA

商品概述

SN74CBTD3384C 是一种高速TTL兼容的FET总线开关，具有低导通电阻（r_on），可实现最小的传播延迟。该器件在V_CC串联了一个集成二极管，以提供从5V输入到3.3V输出电平的电平转换。SN74CBTD3384C的A端口和B端口上的主动欠压保护电路通过感应欠压事件并确保开关保持在适当的关断状态来提供高达-2V的欠压保护。

SN74CBTD3384C被组织为两个5位总线开关，带有独立的输出使能（1OE, 2OE）输入。它可以作为两个5位总线开关使用，也可以作为一个10位总线开关使用。当OE为低时，相关的5位总线开关导通，A端口连接到B端口，允许端口之间的双向数据流。当OE为高时，相关的5位总线开关关闭，在A端口和B端口之间存在高阻态。

此设备完全指定了使用I_off的部分断电应用。I_off特性确保了当设备断电时不会有损坏性的电流反向流动。设备在断电期间有隔离功能。

为了保证在上电或断电期间的高阻态，应通过一个上拉电阻将OE连接至V_CC；电阻的最小值由驱动器的吸电流能力决定。

应用领域

内存交错
总线隔离
低失真信号门控

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	10/10
