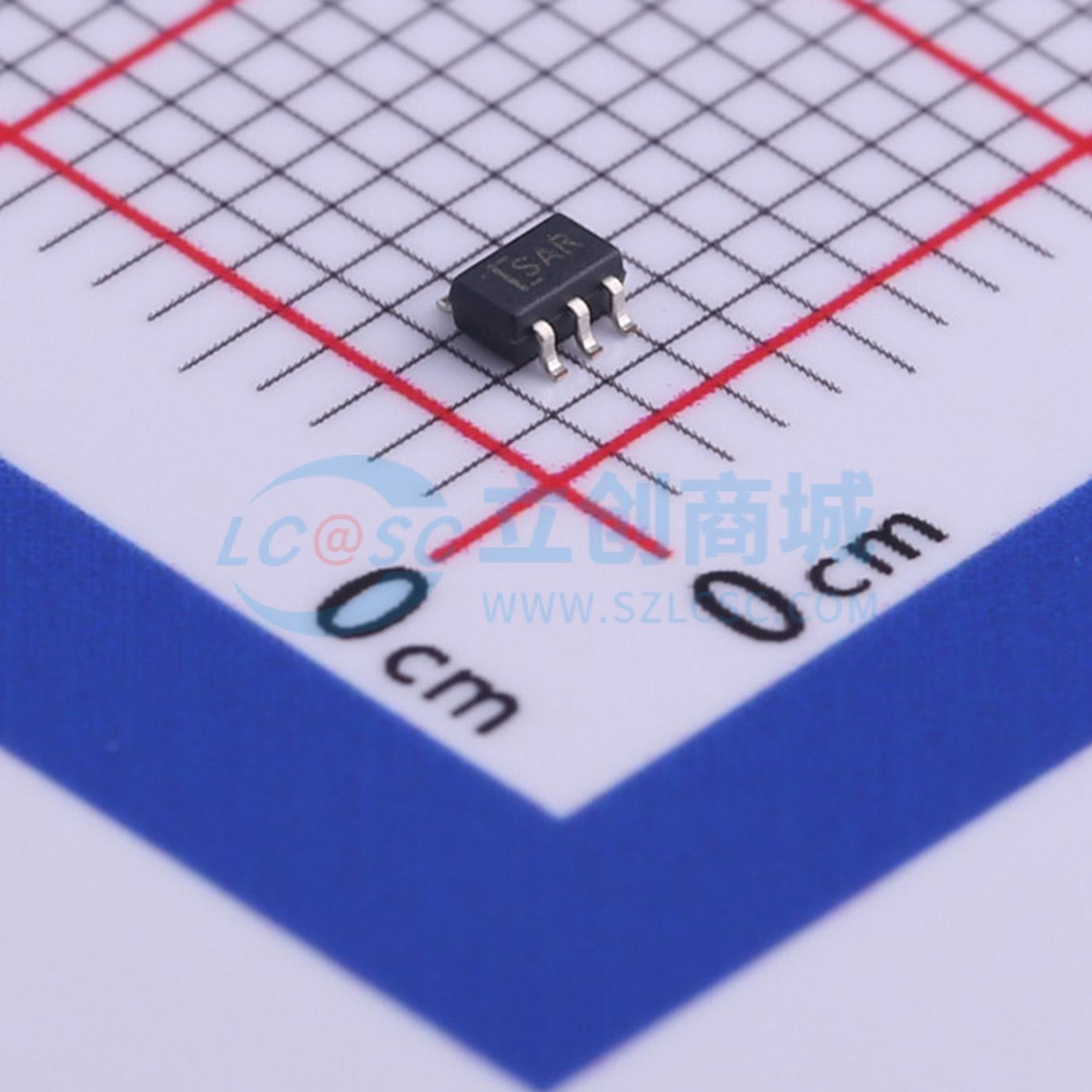

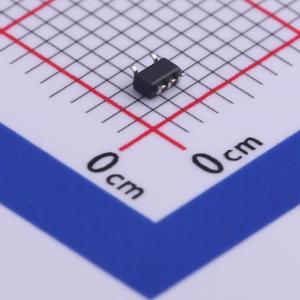

温馨提醒：图片仅供参考，商品以实物为准
MAX4594DCKR
单通道10欧姆SPST模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低导通电阻(10Ω)，平坦度为1.5Ω，适用于2V至5.5V单电源工作。该设备可以处理数字和模拟信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX4594DCKR
- 商品编号
- C484737
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 导通时间(ton) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 10Ω | |
| 关闭时间(toff) | 40ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 20pF | |
| 带宽 | 300MHz |
商品概述
MAX4594是一款单刀单掷（SPST）模拟开关，设计工作电压范围为2V至5.5V。该器件可处理数字和模拟信号，最高可达V+的信号可双向传输。
商品特性
- 低导通电阻（10 Ω）
- 导通电阻平坦度（1.5 Ω）
- 控制输入可承受5.5V电压
- 低电荷注入（最大5 pC）
- 25℃时300-MHz -3-dB带宽
- 低总谐波失真（THD）（0.05%）
- 2V至5.5V单电源供电
- 规定在5V和3.3V节点工作
- 1 MHz时-80-dB关断隔离度
- 闩锁性能超过每JESD78标准II类的100 mA
- 最大关断泄漏电流0.5 nA
- 静电放电（ESD）性能按照JESD22标准测试 - 2000V人体模型（A114 - B，II类）
- 1000V带电器件模型（C101）
- TTL/CMOS逻辑兼容
应用领域
- 采样保持电路
- 电池供电设备（手机、个人数字助理）
- 音频和视频信号路由
- 通信电路
- PCMCIA卡
