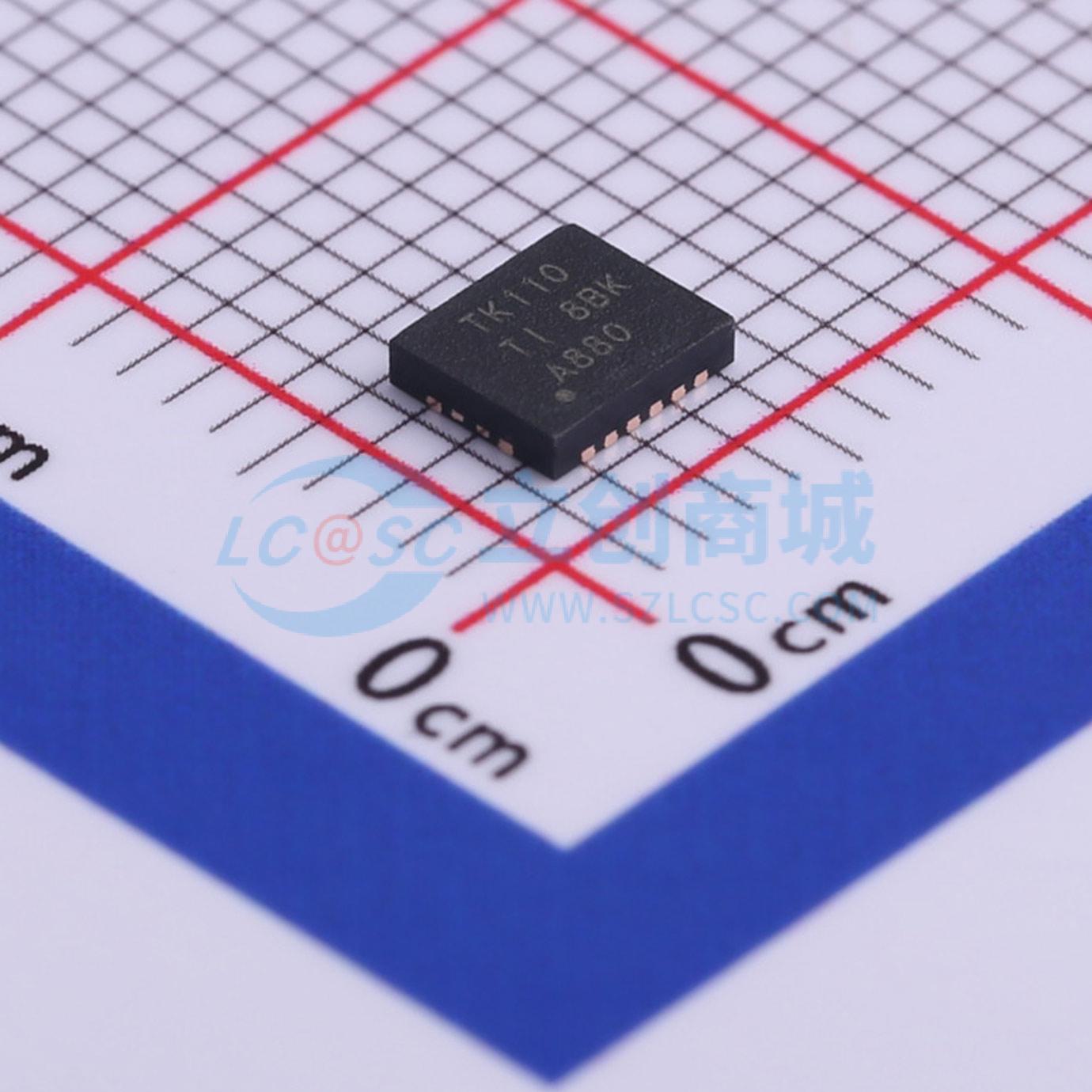

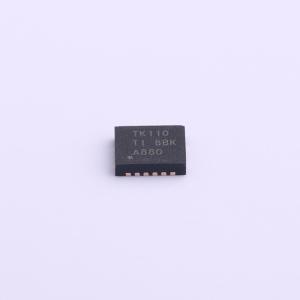

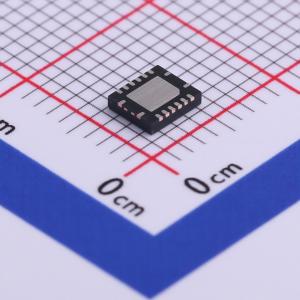

温馨提醒：图片仅供参考，商品以实物为准
TS3L110RGYR
TS3L110 四通道SPDT高带宽10/100Base-T LAN开关，8通道至4通道多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TS3L110是一款4位1-of-2多路复用器/解复用器，适用于局域网应用，具有单个开关使能(E)输入。当E为低时，开关启用，I端口连接到Y端口；当E为高时，开关禁用，I和Y端口之间处于高阻态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS3L110RGYR
- 商品编号
- C485162
- 商品封装
- VQFN-16-EP(3.5x4)
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 3V~3.6V | |
| 导通时间(ton) | 7ns | |
| 导通电阻(Ron) | 4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 5ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 10.5pF | |
| 带宽 | 500MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
TS3L110局域网（LAN）开关是一款4位2选1多路复用器/解复用器，具有单开关使能（E）输入。当E为低电平时，开关启用，I端口连接到Y端口。当E为高电平时，开关禁用，I和Y端口之间呈高阻态。选择（S）输入控制多路复用器/解复用器的数据路径。 TS3L110器件可用于在局域网应用中替代机械继电器。该器件具有低且平坦的导通电阻（ron）、宽带宽和低串扰，适用于10/100 Base - T及其他各种局域网应用。TS3L110器件可用于将信号从10/100 Base - T以太网收发器路由到笔记本电脑或扩展坞中的RJ45局域网连接器。该器件专为低通道间偏斜和低串扰而设计。 该器件针对使用Ioff的部分掉电应用进行了全面规格定义。Ioff功能可确保器件掉电时，不会有损坏性电流反向流过器件。器件在断电时具有隔离功能。 为确保上电或掉电期间呈高阻态，E应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 宽带宽（典型BW = 500 MHz）
- 低串扰（典型XTALK = -30 dB）
- 近乎零传播延迟的双向数据流
- 低且平坦的导通电阻（典型ron = 4 Ω，ron(平坦) = 1 Ω）
- 数据I/O端口可切换（0至5 V）
- VCC工作范围为3 V至3.6 V
- 支持部分掉电模式操作
- 数据和控制输入具有下冲钳位二极管
- 闩锁性能超过JESD 78 II类标准的100 mA
- 静电放电（ESD）性能按照JESD 22标准测试：人体模型2000 V（A114 - B，II类），带电器件模型1000 V（C101）
- 适用于10 Base - T和100 Base - T信号
应用领域
- 10和100 Base - T信号切换
