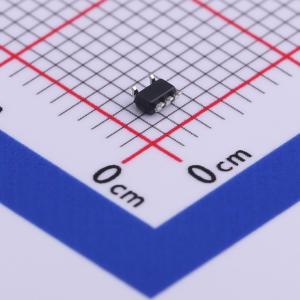

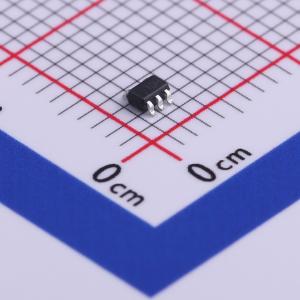

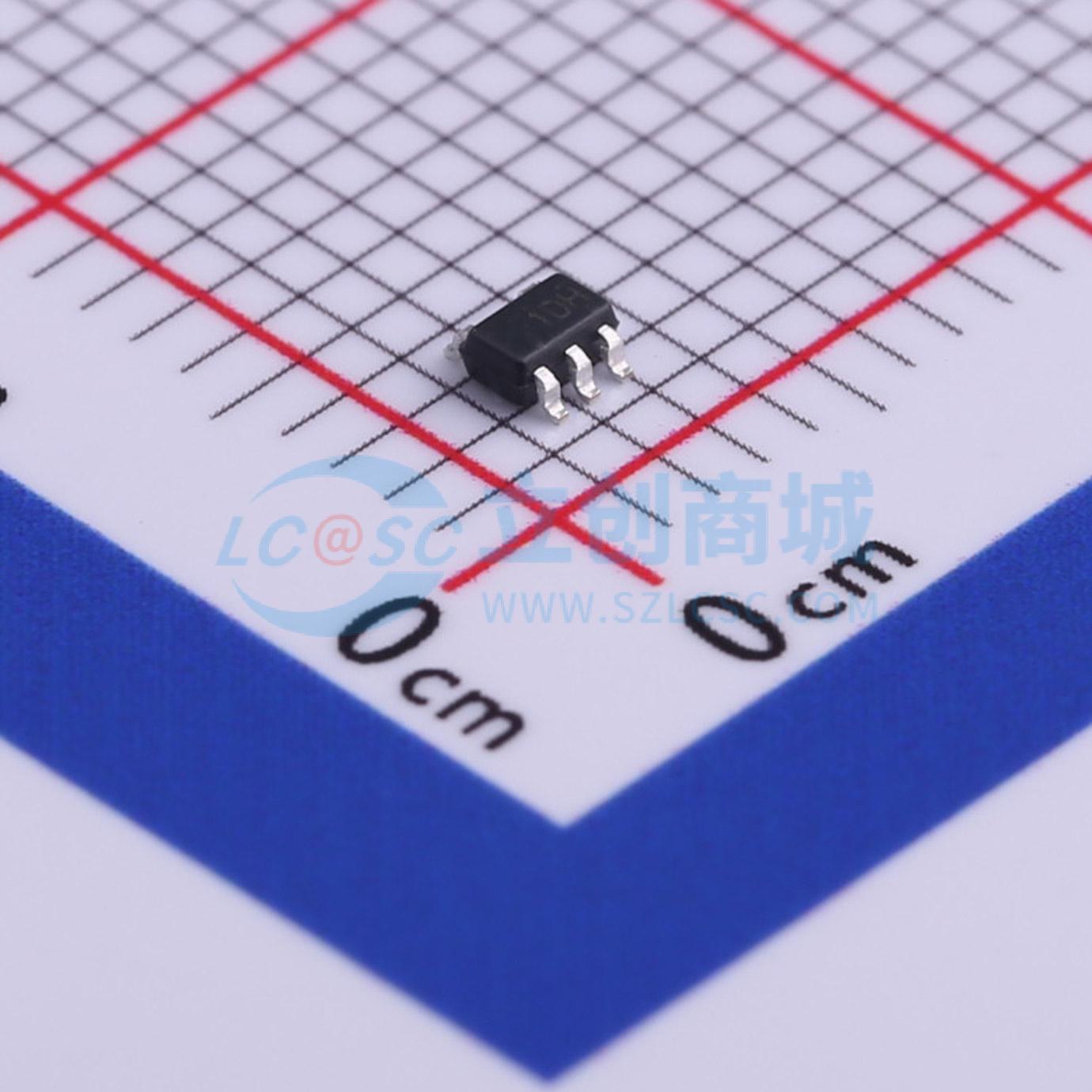

温馨提醒：图片仅供参考，商品以实物为准
LM321LVIDCKR
行业标准，低压运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM321LV 单通道 5.5V、1MHz、3mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM321LVIDCKR
- 商品编号
- C484727
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 15pA | |
| 输入失调电流(Ios) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.1nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 90uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
LM3xxLV系列包含单路LM321LV、双路LM358LV和四路LM324LV行业标准低电压运算放大器，可在2.7V至5.5V的电源电压下工作，在成本敏感型低压应用中可作为LM321、LM358和LM324的替代产品，低电压工作状态下性能更优，功耗更低，具备单位增益稳定性，过驱情况下不会出现相位反转，ESD防护满足至少2kV HBM规格，提供多种行业标准封装可选。
商品特性
- 适用于成本敏感型系统的行业标准放大器
- 输入失调电压低，为±1mV
- 共模电压范围包含接地
- 单位增益带宽为1MHz
- 宽带噪声低，为40nV/√Hz
- 单通道静态电流低，为90μA
- 单位增益稳定
- 可在2.7V至5.5V的电源电压范围内工作
- 提供单通道、双通道、四通道三种配置型号
- ESD规格严格，达到2kV HBM
- 工作温度范围为-40℃至125℃
- 过驱情况下不会出现相位反转
应用领域
- 无线电器
- 不间断电源
- 电池组、充电器和测试设备
- 电源模块
- 环境传感器信号调节
- 温度传感器现场变送器
- 示波器、数字万用表
- 机架式服务器
- 暖通空调
- 直流电机控制
- 低侧电流感测
- 大型电器
- 烟雾探测器
- 个人电子产品
