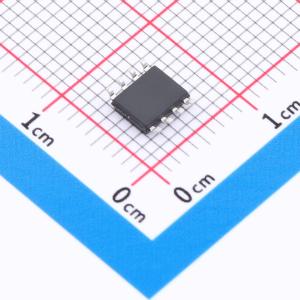

温馨提醒：图片仅供参考，商品以实物为准
LY3307
集成充电、电机驱动与档位指示的三档控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 充电+电机控制/按键三档控制驱动芯片
- 商品型号
- LY3307
- 商品编号
- C46613926
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.123333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 否 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | 4.5V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | 5uA | |
| 工作温度 | -25℃~+125℃ | |
| 功能特性 | 电流采样/调节功能 |
商品概述
LY3307是一款集成了锂电池充电管理模块、电机驱动模块、保护模块以及档位指示模块的全集成电机驱动控制芯片，待机电流仅为5uA。该芯片支持0.3A充电电流，充电时红灯亮，充满后绿灯亮，放电时绿灯亮，电池电量低时绿灯闪烁提示。芯片提供固定的三档输出，并对应支持三颗档位指示灯。
商品特性
- 0.3A充电电流
- 100%-75%-50%-OFF档位指示
- 对应三档位指示灯
- 内置MOS管驱动
- 充电红灯亮，充满绿灯亮
- 放电绿灯亮，低电量时绿灯闪烁
- 2.9V电池低电量保护
- 输出过流保护
- 温度保护
- SOP8封装
应用领域
- 电动牙刷
- 洁面仪
- 锂电池供电的马达类产品
