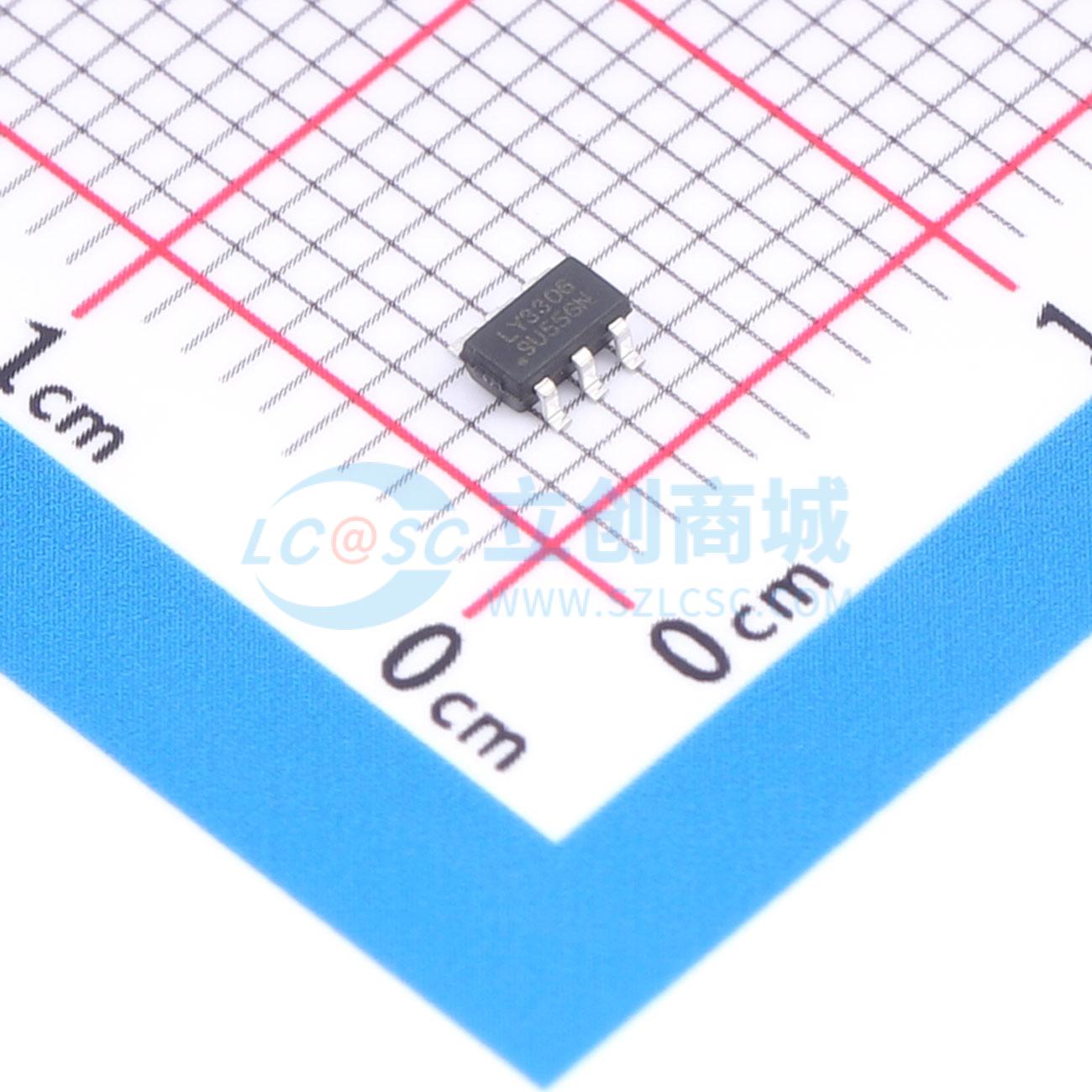

LY3306

LY3306是一款集成了锂电池充电管理模块、电机驱动模块、续流二极管、按键档位控制、保护模块的全集成电机驱动控制芯片，待机电流仅为5uA。其充电电流为0.6A，充电过程中红灯亮，充满后绿灯亮，放电时绿灯亮，电池电量低时绿灯闪烁提示。芯片采用占空比方式控制3档输出，通过单击按键进行档位切换，切换顺序为50% - 75% - 100% - 关闭。它支持涓流、恒流、恒压充电过程，并可对0V电池进行充电。当电池电压低于2.8V时，进入涓流充电模式，电流为恒流充电电流的0.12倍；电压高于2.8V后，转为恒流充电；当电池电压接近4.2V时，充电电流逐渐减小，直至降至恒流充电电流的0.12倍时，充电结束。电池充满后，若5V输入持续存在，芯片会监控电池电压，当电压低于再充电阈值3.95V时，将重新启动充电，避免不必要的反复充电以延长电池寿命。芯片内置温度保护功能：充电时，若内部温度高于120℃，会自动减小充电电流以稳定温度；电机驱动时，若内部温度达到150℃将关闭输出，待温度降至120℃后再重新开启。芯片持续监控VM脚电流，当持续电流升至典型值2.6A时会关闭输出进行保护，需重新按键开机以恢复。放电过程中，当电池电压低于3.2V后，绿灯会以0.5Hz频率闪烁提示，直至输出关闭。

• 充电电流0.6A
• 50% - 75% - 100% - 关闭控制模式
• 电机持续驱动电流1.3A
• 最大峰值电流2.6A
• 内置电机续流二极管
• 充电红灯亮，充满绿灯亮
• 放电绿灯亮，低电绿灯闪烁
• 2.9V电池过放保护
• 输出过流保护
• 温度保护

• 小风扇
• 洁面仪
• 消毒枪
• 锂电池供电的马达类产品
• 手电筒与台灯
