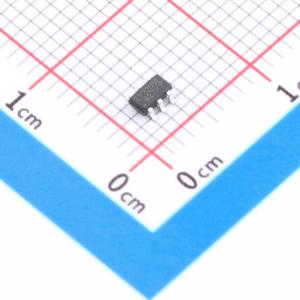

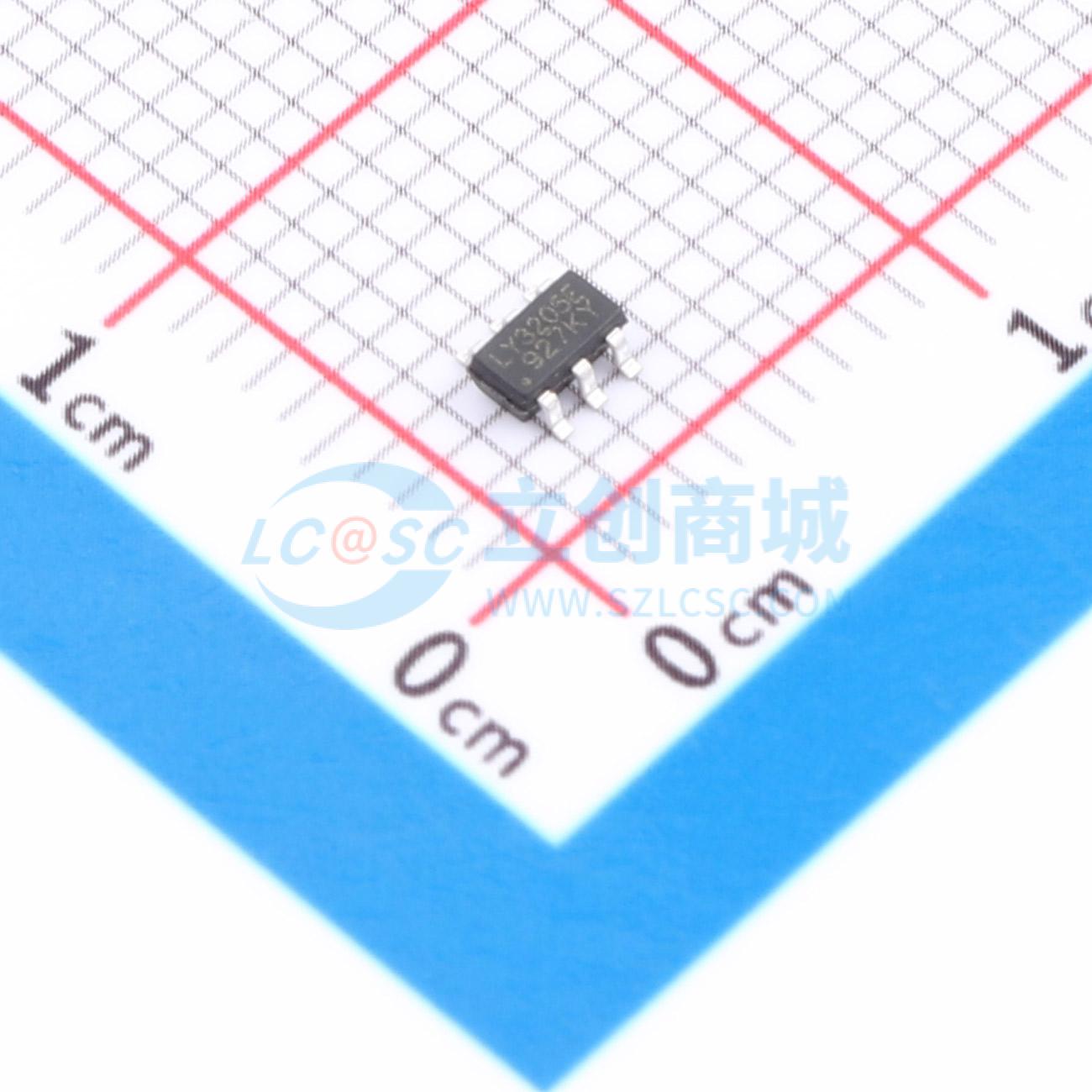

LY3205E
集成充电与电机驱动的控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 充电+电机控制/使能控制驱动芯片
- 商品型号
- LY3205E
- 商品编号
- C46613922
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 否 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 2.6A | |
| 工作电压 | 4.5V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 220mΩ | |
| 静态电流(Iq) | 5uA | |
| 工作温度 | -25℃~+125℃ | |
| 功能特性 | 电流采样/调节功能 |
商品概述
LY3205E 是一款全集成电机驱动控制芯片，集成了锂电池充电管理模块、电机驱动模块、马达续流二极管、按键档位控制以及保护模块，其待机电流仅为 5uA。该芯片的充电电流为 0.6A，充电时红灯亮起，充满后红灯熄灭，放电时绿灯亮起。其最大输出电流为 1.3A，也可通过外扩 PMOS 管来满足大于 1.3A 的应用需求。芯片集成了使能控制引脚，高电平有效，可外接 MCU 输入信号或使用拨动开关进行控制。
商品特性
- 内置续流二极管
- 电机持续驱动电流 1.3A
- 可外置 PMOS 以驱动更大电流
- 0.6A 充电电流
- 使能/拨动开关控制
- 充电红灯亮，充满红灯灭
- 放电绿灯亮
- 2.9V 电池过放保护
- 输出过流保护
- 温度保护
- SOT23-6 小封装
应用领域
- 剃须刀
- 理发剪
- 电动牙刷
- 洁面仪
- 便携式抽水泵
