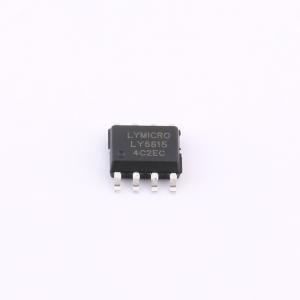

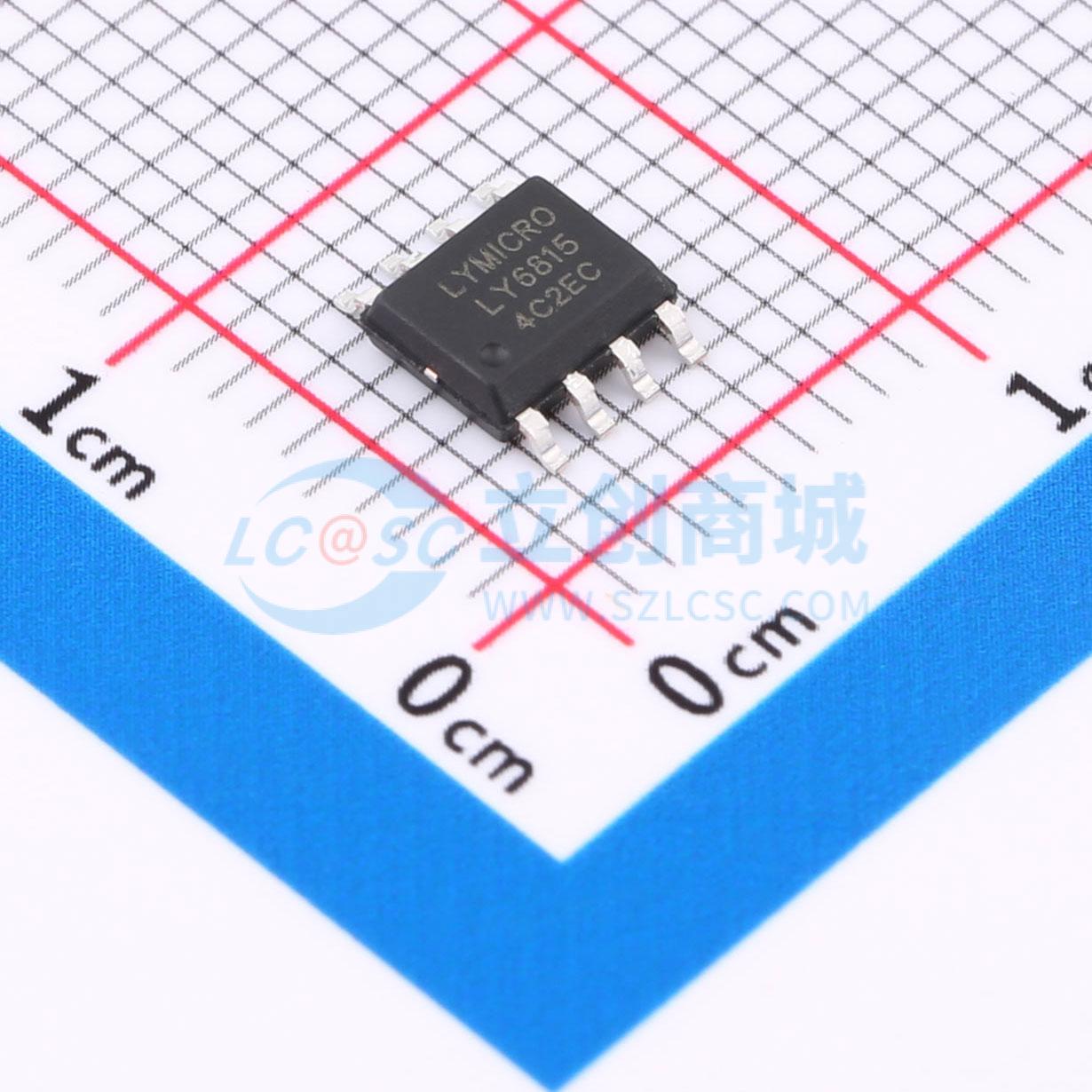

LY6815

锂电池充电/放电全集成控制芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1A充电1A升压移动电源SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6815
商品编号: C46613917
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.155克(g)

商品参数

	属性	参数值
	工作温度	-25℃~+125℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	10uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；恒压充电；恒流充电；充电终止；软启动；过压保护；欠压锁定；过放保护；涓流充电；短路保护

商品概述

这是一款应用于锂电池充电与放电管理的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。它支持负载接入自动识别以及轻载自动关机，自动关机后芯片待机电流为10μA。充电电流为1A，同步升压最大输出电流为1A。支持涓流、恒流、恒压充电，并支持0V电池充电。当电池电压低于2.9V时，芯片工作在涓流充电模式，涓流充电电流为100mA；当电池电压大于2.9V时，采用恒流模式充电，恒流充电电流为1A；当电池电压接近4.2V时，充电电流逐渐减小，充电电流减小到100mA时充电过程结束。在待机模式下，若输出端口检测到有负载接入，则芯片启动升压输出；若负载电流小于30mA且持续时间16秒后，芯片自动关机。升压启动时内置软启动电路，工作时开关频率为1MHz，轻载时芯片进入间歇性工作模式以降低损耗。该芯片提供全面的保护功能，包括温度保护、短路/重载保护、电池欠压保护和输入欠压保护。支持1/2/4灯电量指示模式选择。

商品特性

负载接入自动识别
轻载自动关机电流 30mA
待机电流 10μA
充电电流：1A
最大放电电流：1A
输出过压、短路、过流保护
智能温度控制
支持1/2/4灯电量指示
升压效率高达 93%
SOP8 封装

应用领域

移动电源
锂电池充电/放电应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.6V~5.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	2.7V
	电池类型	锂电池
	电池节数	-
