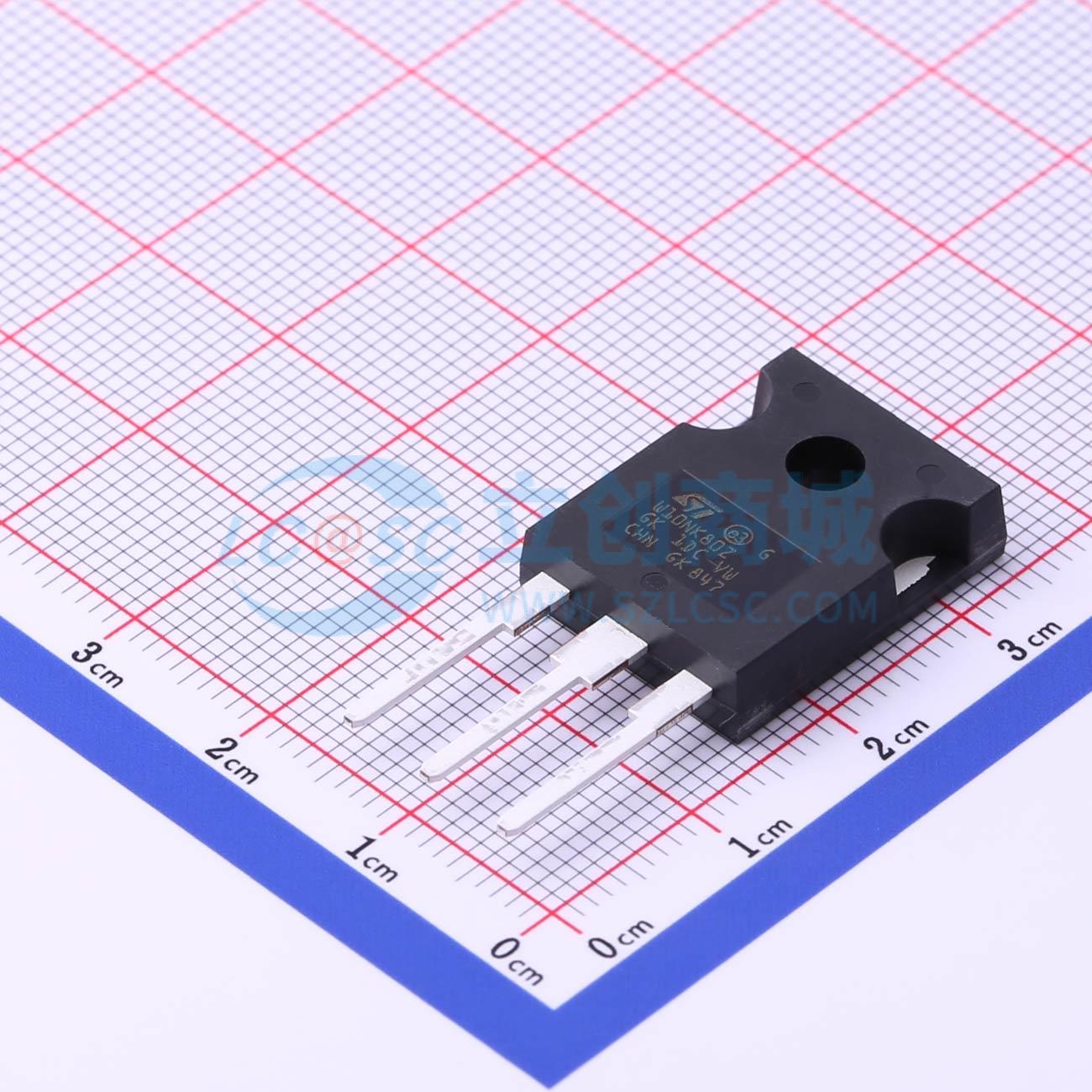

温馨提醒：图片仅供参考，商品以实物为准

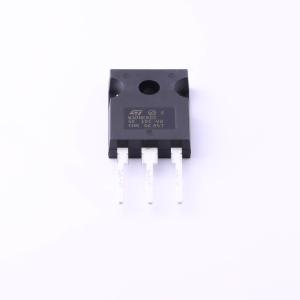

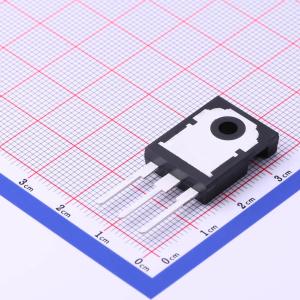

STW10NK80Z
1个N沟道 耐压:800V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,800V,9A,0.78Ω@10V
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW10NK80Z
- 商品编号
- C457482
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 4.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 780mΩ@10V,4.5A | |
| 耗散功率(Pd) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 72nC@640V | |
| 输入电容(Ciss) | 2.18nF@25V | |
| 反向传输电容(Crss) | 38pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些器件是采用 SuperMESH 技术开发的 N 沟道齐纳保护功率 MOSFET，通过对成熟的条形 PowerMESH 布局进行优化实现。除了显著降低导通电阻外，该器件还针对最严苛的应用场景，确保具备高水平的 dv/dt 能力。
商品特性
- 极高的 dv/dt 能力
- 100% 雪崩测试
- 栅极电荷最小化
- 极低的本征电容
- 出色的制造重复性
应用领域
- 开关应用
