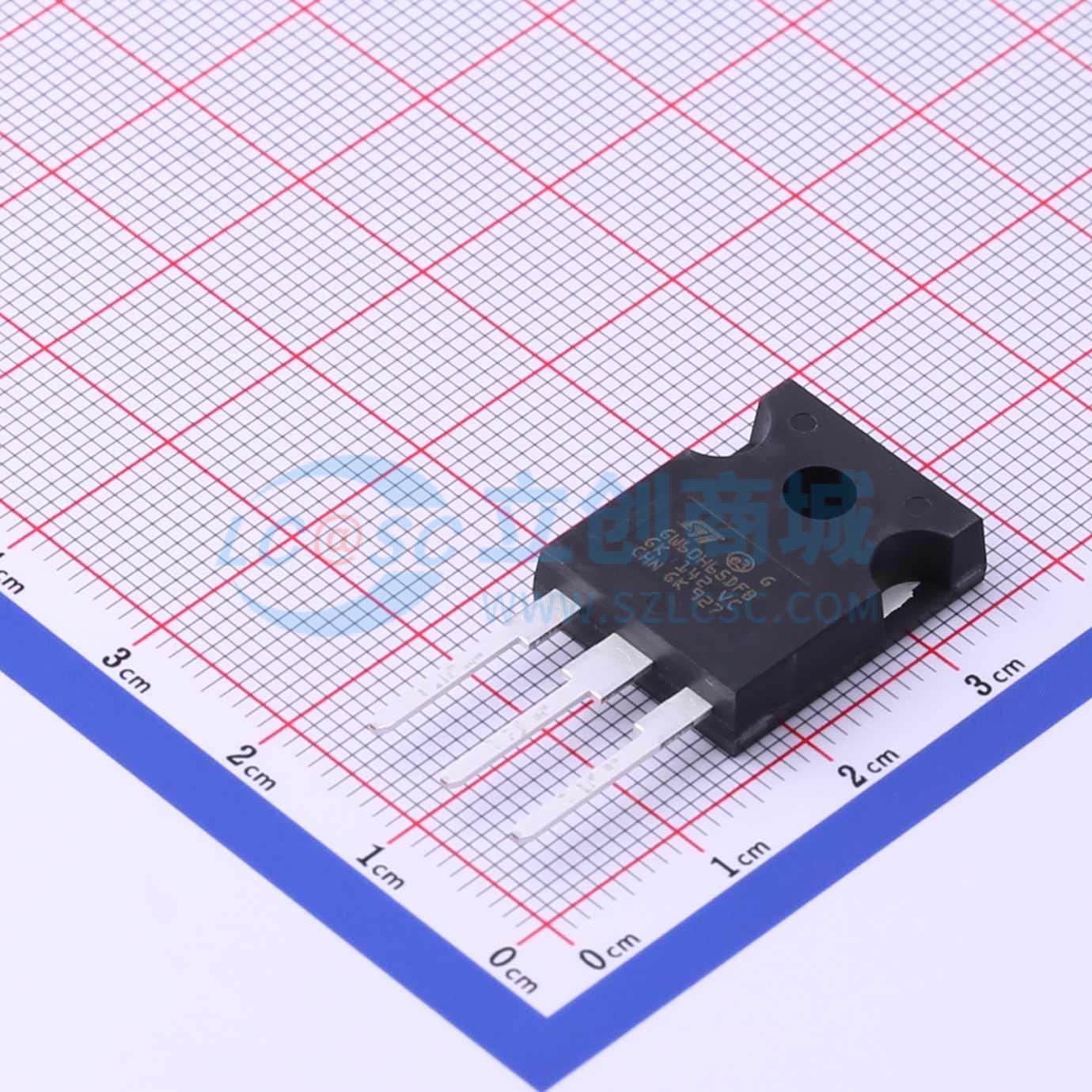

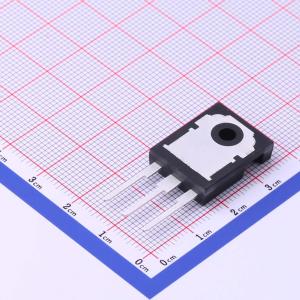

温馨提醒：图片仅供参考，商品以实物为准

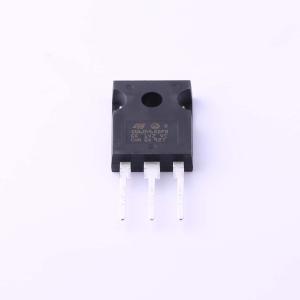

STGW60H65DFB
650V 60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 650 V、60 A高速沟槽栅场截止HB系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW60H65DFB
- 商品编号
- C457484
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 60A | |
| 耗散功率(Pd) | 375W | |
| 输出电容(Coes) | 262pF | |
| 正向脉冲电流(Ifm) | 240A | |
| 集射极饱和电压(VCE(sat)) | 2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 306nC@520V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.792nF | |
| 开启延迟时间(Td(on)) | 66ns | |
| 关断延迟时间(Td(off)) | 242ns | |
| 导通损耗(Eon) | 1.59mJ | |
| 关断损耗(Eoff) | 900uJ | |
| 反向恢复时间(Trr) | 60ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 158pF |
