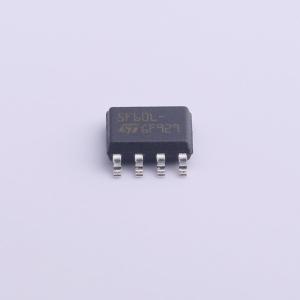

温馨提醒：图片仅供参考，商品以实物为准
STS5NF60L
1个N沟道 耐压:60V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道60V - 0.045 Ohm - 5A - TO-8 STripFET MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- STS5NF60L
- 商品编号
- C457490
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 55mΩ@10V,2.5A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 17nC@48V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 26pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET是基于独特的“单一特征尺寸”条形工艺的最新研发成果。由此制成的晶体管展现出极高的封装密度，具备低导通电阻、坚固的雪崩特性，且关键对准步骤较少，因此具有出色的制造可重复性。
商品特性
- 标准外形，便于自动化表面贴装组装
- 低阈值驱动
应用领域
- 开关应用
