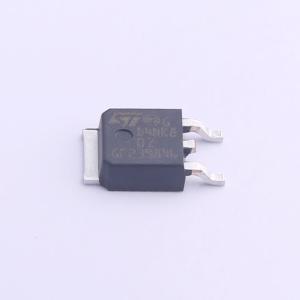

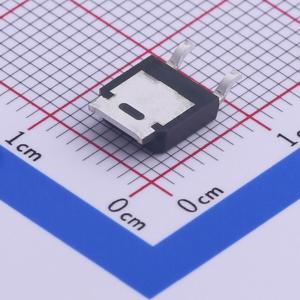

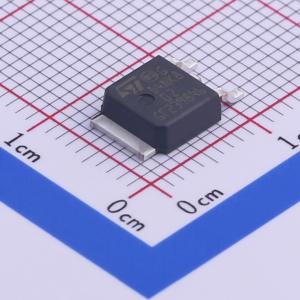

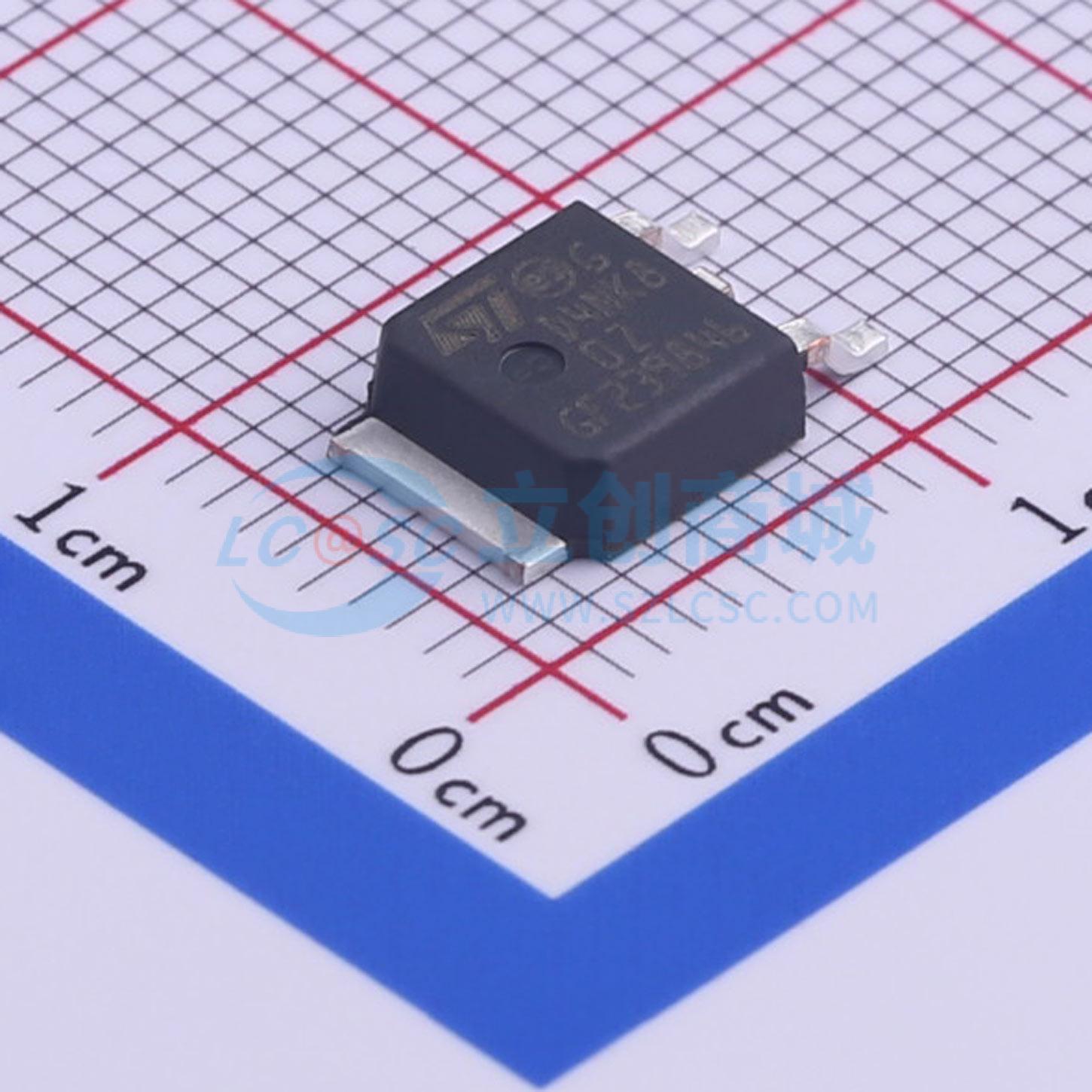

温馨提醒：图片仅供参考，商品以实物为准
STD4NK80ZT4
1个N沟道 耐压:800V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SuperMESH™ 系列是通过对成熟的基于条形的 PowerMESH™ 布局进行极致优化而获得的。除了显著降低导通电阻外，还特别注重确保其在最苛刻的应用中具有出色的 dv/dt 能力。该系列补充了高压 MOSFET 的全系列产品，包括创新的 MDmesh™ 产品。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD4NK80ZT4
- 商品编号
- C457503
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.414克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 3.5Ω@10V,1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 80W | |
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 22.5nC@10V | |
| 输入电容(Ciss) | 575pF@25V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
SuperMESH™系列是通过对意法半导体（ST）成熟的基于条形结构的PowerMESH™布局进行极致优化而得。除了显著降低导通电阻外，还特别注重确保该系列在最苛刻的应用中具备出色的dv/dt能力。该系列完善了意法半导体的全系列高压MOSFET产品，其中包括具有革新性的MDmesh™产品。
商品特性
- 极高的dv/dt能力
- 100%雪崩测试
- 栅极电荷最小化
- 极低的本征电容
- 优异的制造重复性
应用领域
- 开关应用
- TO-220
- TO-220FP
- DPAK
- IPAK
