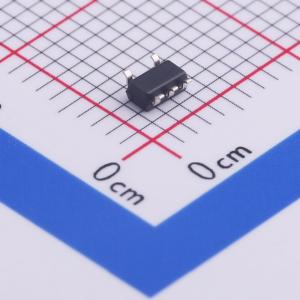

温馨提醒：图片仅供参考，商品以实物为准
NC7SZ14M5X
单路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NC7SZ14 是一款采用施密特触发输入的单反相器，属于 TinyLogic 超高速（UHS）系列产品。该器件采用先进的 CMOS 技术制造，可实现超高速运行和高输出驱动能力，同时在非常宽的 VCC 工作电压范围内保持较低的静态功耗。该器件的工作范围为 1
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SZ14M5X
- 商品编号
- C457616
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.4V~3.6V | |
| 输入低电平(VIL) | 200mV~1.2V | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 5.9ns@5V,50pF | |
| 系列 | 7SZ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
