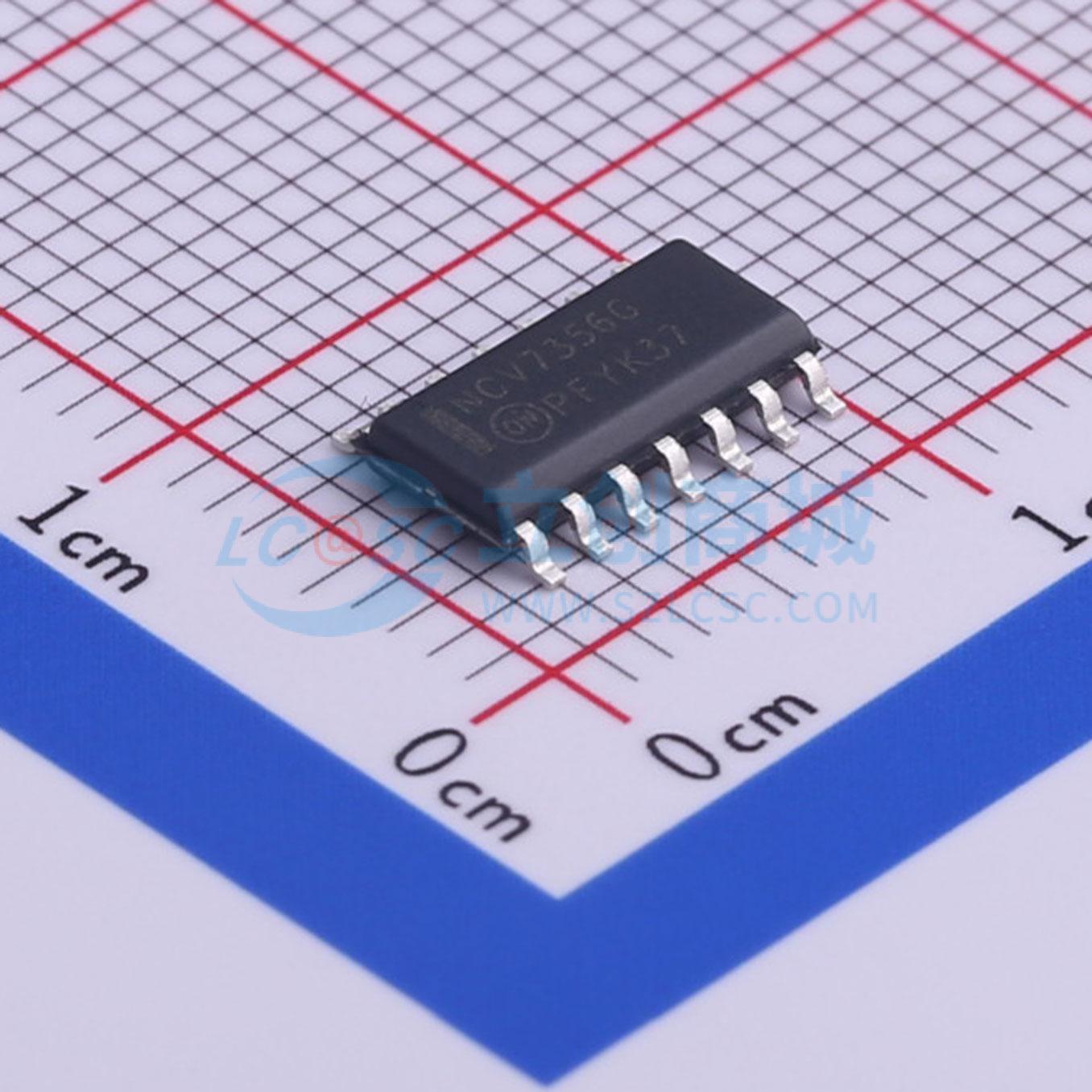

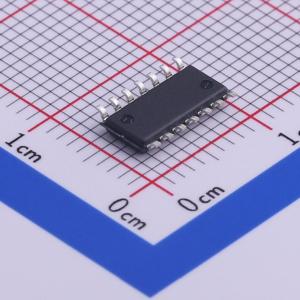

NCV7356D2R2G

NCV7356是一款单导线数据链路物理层器件，能够与各种带冲突解决的载波侦听多路访问（CSMA/CR）协议配合使用，如博世控制器局域网（CAN）2.0版。该串行数据链路网络适用于对数据速率要求不高的应用场景，较低的数据速率可降低物理介质组件以及使用该网络的微处理器和/或专用逻辑器件的成本。 该网络应能够在正常数据速率模式或用于装配线和服务数据传输操作的高速数据下载模式下运行。高速模式仅在总线连接到外部服务节点时才启用。该节点应提供临时总线电气负载，以实现更高速度的操作。在不进行下载操作时，应移除这些临时负载。 正常通信的比特率通常为33 kbit/s，对于上述高速传输，建议典型比特率为83 kbit/s。NCV7356具备欠压锁定、故障阻塞输入信号超时、总线振铃时的输出消隐时间以及极低的睡眠模式电流等特性。 该器件符合通用汽车公司GMW3089V2.4规范。

• 与J2411单导线CAN规范完全兼容
• 睡眠模式电流最大60 μA
• 工作电压范围5.0至27 V
• 高达100 kbps的高速传输模式
• 总线速度高达40 kbps
• 选择性总线唤醒
• 逻辑输入与3.3 V和5 V供电系统兼容
• 外部电压调节器控制引脚（仅14引脚封装）
• 待机到睡眠模式超时
• 输出波形整形，射频干扰低
• 集成式接收器滤波器
• 总线端子具备短路和瞬态保护
• 接地丢失保护
• 负载突降、跳火启动保护
• 热过载和短路保护
• CANH引脚静电放电（ESD）保护4.0 kV，其他引脚2.0 kV
• 欠压锁定
• 总线显性超时功能
• SO - 14封装内部带熔丝引脚
• NCV前缀适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
• 这些器件无铅且符合RoHS标准
