温馨提醒：图片仅供参考，商品以实物为准

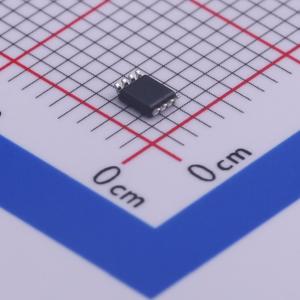

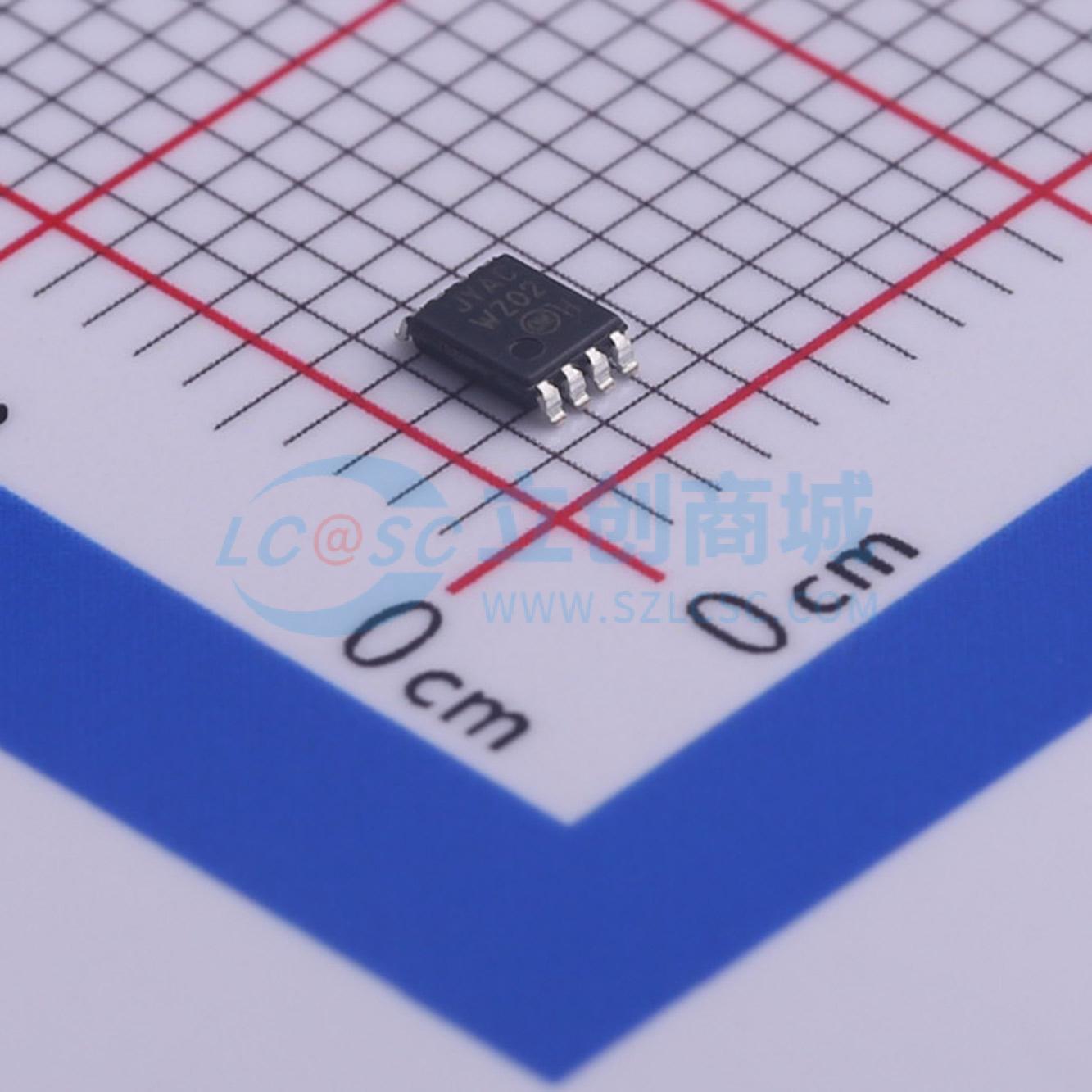

NC7WZ02K8X
TinyLogic UHS双2输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7WZ02 是 TinyLogic 超高速系列中的一款双 2 输入或非门。该器件采用先进的 CMOS 技术制造，可实现超高速运行和高输出驱动能力，同时在非常宽的 VCC 工作电压范围内保持低静态功耗。该器件的工作范围为 1
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7WZ02K8X
- 商品编号
- C457644
- 商品封装
- US-8
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V~4.5V；2.3V~2.68V；1.9V~2.15V；2.9V~3V；2.4V~2.8V；1.29V~1.52V；1.55V~1.65V；3.8V~4.2V；2.2V~2.3V | |
| 输出低电平(VOL) | 0V~100mV；80mV~240mV；220mV~550mV；150mV~400mV；100mV~300mV | |
| 系列 | 7WZ系列 | |
| 传播延迟(tpd) | 3.7ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
优惠活动
购买数量
(3000个/圆盘，最小起订量 1 个)个
起订量：1 个3000个/圆盘
总价金额：
￥ 0.00近期成交1单
