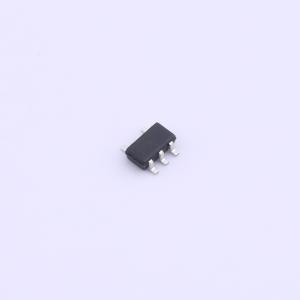

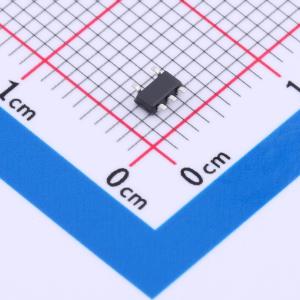

温馨提醒：图片仅供参考，商品以实物为准
M74VHC1GT00DTT1G
单路二输入与非门
- 描述
- 2-输入与非门采用小尺寸封装。其中一款具有CMOS电平输入阈值，另一款具有TTL电平输入阈值。输入结构在施加高达5.5V电压时提供保护，无论电源电压如何，这使得该器件可用于5V电路与3V电路的接口。输出结构在VCC = 0V以及输出电压超过VCC时也提供保护。这些输入和输出结构有助于防止因电源电压与输入/输出电压不匹配、电池备份、热插拔等原因导致的器件损坏。
- 品牌名称
- onsemi(安森美)
- 商品型号
- M74VHC1GT00DTT1G
- 商品编号
- C457732
- 商品封装
- TSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1V；2V；2V；1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 280mV；800mV；800mV；450mV | |
| 输出高电平(VOH) | 2.48V；3.66V | |
| 输出低电平(VOL) | 520mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
