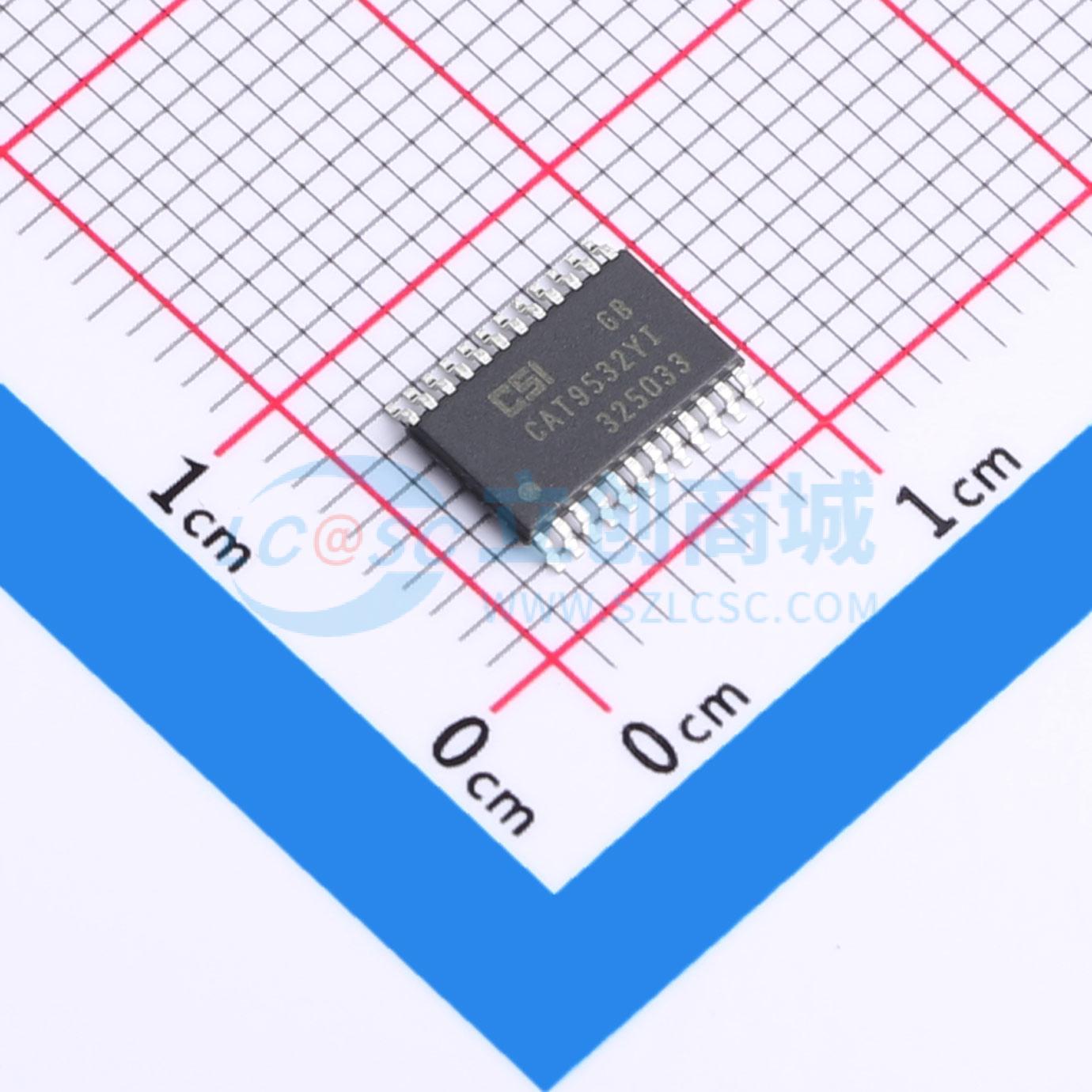

温馨提醒：图片仅供参考，商品以实物为准

CAT9532YI-T2

16位可编程LED调光器，带I2C接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CAT9532 是一个 CMOS 器件，提供用于 LED 调光控制的 16 位并行输入/输出扩展器。CAT9532 输出可以直接驱动 16 个并联 LED。每个 LED 均可单独开关或以两个可编程速率之一进行闪烁。该器件为背景灯或色彩混合应用提供了 256 个亮度梯度的 LED 调光简单方案。CAT9532 适用于兼容 I2C 和 SMBus 且必需限制总线数据量或释放主总线计时器的应用。 CAT9532 包含一个内部振荡器和两个 PWM 信号，用于驱动 LED 输出。用户可以为每个 PWM 信号编程时段和占空比。发出初始设置命令来编程闪烁速率 1 和闪烁速率 2（频率和占空比）之后，仅需主总线的一个命令即可打开、关闭每个开漏输出或以闪烁速率 1 和闪烁速率 2 循环。每个开漏 LED 输出均可提供 25 mA 的最大输出电流。所有 I/O 接收的总电流不得超过 200 mA。
品牌名称: onsemi(安森美)
商品型号: CAT9532YI-T2
商品编号: C457748
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

CAT9532是一种CMOS器件，提供16位并行输入/输出端口扩展器，针对LED调光控制进行了优化。CAT9532的输出可以直接并行驱动16个LED。每个单独的LED可以被设置为开启、关闭或以两种可编程速率之一闪烁。该器件为背光和颜色混合应用中的LED提供了简单的解决方案，可以在256级亮度下进行调光。CAT9532适用于I2C和SMBus兼容的应用中，其中需要限制总线流量或释放总线主控的定时器。

CAT9532包含一个内部振荡器和两个用于驱动LED输出的PWM信号。用户可以为每个单独的PWM信号编程周期和占空比。在初始设置命令编程闪烁率1和闪烁率2（频率和占空比）之后，仅需总线主控的一个命令即可将每个开漏输出设置为开启、关闭或以闪烁率1或闪烁率2循环。每个开漏LED输出可以提供最大25毫安的输出电流。所有I/O端口总的吸收电流不得超过400毫安。

商品特性

16路LED驱动器，具有调光控制
- 256级亮度
16路开漏输出，每路可驱动25毫安
2种可选的可编程闪烁速率：
- 频率：0.593 Hz至152 Hz
- 占空比：0%至99.6%
I/O端口可用作GPIO
兼容400 kHz I2C总线
工作电压范围2.3 V至5.5 V
5 V耐压I/O端口
低电平有效的复位输入
24引脚TSSOP和24焊盘TQFN（4 x 4 mm）封装
这些器件无铅、无卤素/无溴化阻燃剂，并符合RoHS标准

应用领域

背光
RGB颜色混合
传感器控制
电源开关，按键
报警系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.3V~5.5V
	开关频率	400kHz
	通道数	16

	属性	参数值
	输出电流	25mA
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
