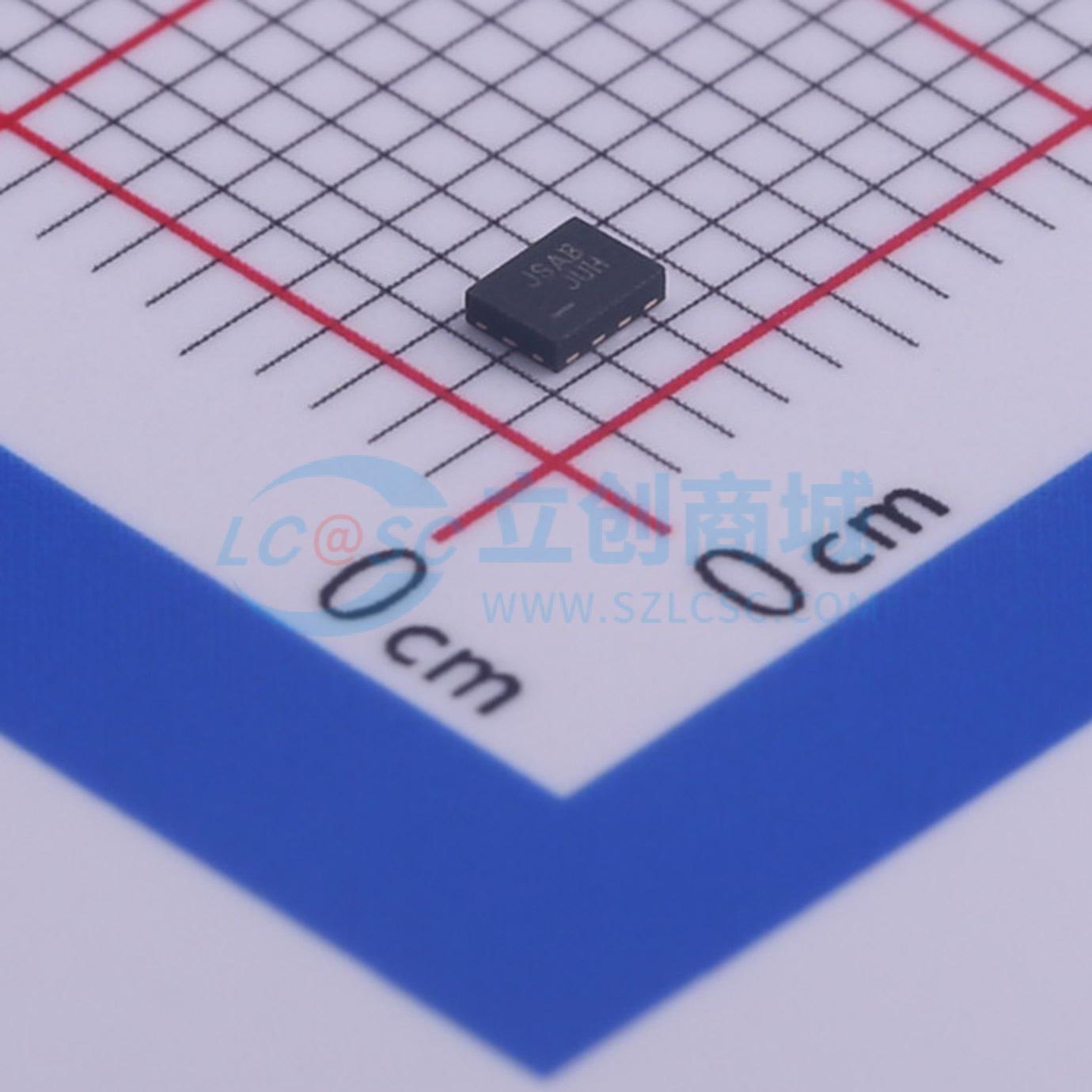

FSA2258L10X
FSA2258L10X
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSA2258 是一款高性能双单刀双掷（SPDT）模拟开关，在 3.0V VCC 电压下典型导通电阻（RON）低至 0.8Ω。FSA2258 的 VCC 工作电压范围为 1.65V 至 4.3V，设计用于先断后通操作。选择输入与 TTL 电平兼容
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA2258L10X
- 商品编号
- C457761
- 商品封装
- DFN-10(1.6x2.1)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.65V~4.3V | |
| 导通时间(ton) | 70ns | |
| 导通电阻(Ron) | 800mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 40ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 50pF | |
| 带宽 | 50MHz |
商品概述
FSA2258是一款高性能双单刀双掷（SPDT）模拟开关，在3.0V VCC电压下典型导通电阻（RON）低至0.8Ω。FSA2258的VCC工作电压范围为1.65V至4.3V，采用先断后通操作设计，其选择输入与TTL电平兼容。 即使控制电压低于VCC电源电压，FSA2258的静态电流也极低。这一特性使其适用于手机应用，能够与基带处理器的通用I/O直接连接，同时将电池功耗降至最低。
商品特性
- +3.0V电源下典型导通电阻（RON）为0.8Ω
- +3.0V电源下最大导通电阻平坦度为0.40Ω
- -3dB带宽：> 50MHz
- 在扩展控制输入范围内具有低ICCT电流
- 采用10引脚MicroPak封装（1.6×2.1mm）
- 公共端口具备断电保护功能
- 宽VCC工作范围：1.65V至4.30V HBM JEDEC：JESD22 - A114 - I/O至地：9kV 电源至地：16kV
应用领域
- 手机
- 个人数字助理（PDA）
- 数码相机
- 笔记本电脑
- 液晶显示器
- 电视
- 机顶盒
