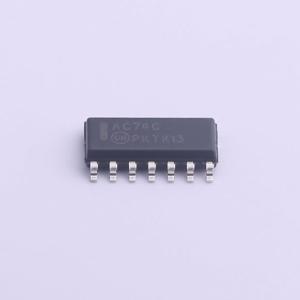

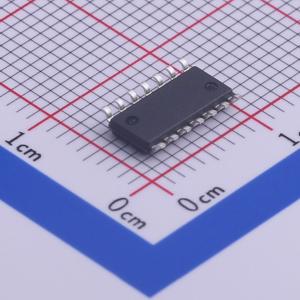

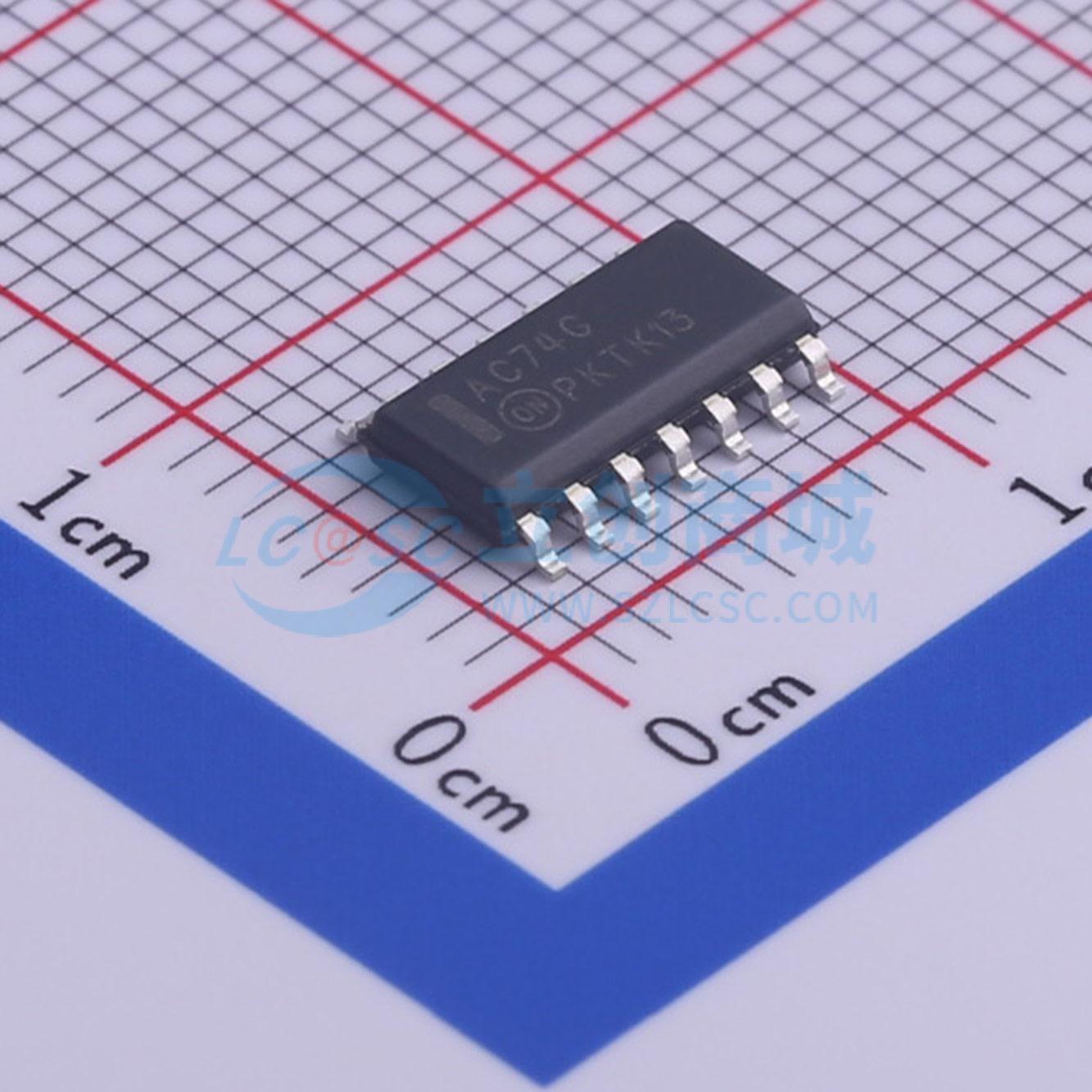

MC74AC74DG
MC74AC74DG
- 描述
- MC74AC74/74ACT74 是一款双 D 型触发器，具备异步清零和置位输入以及互补（Q、Q̅）输出。输入信息会在时钟脉冲的上升沿传输至输出端。时钟触发发生在时钟脉冲的特定电压电平，与正向脉冲的过渡时间并无直接关联
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74AC74DG
- 商品编号
- C457749
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.322克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 160MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 10ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 4.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 3ns | |
| 保持时间 | 500ps |
