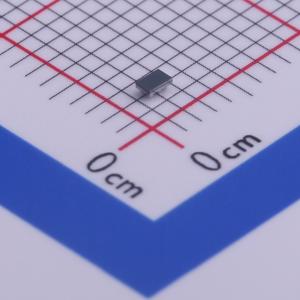

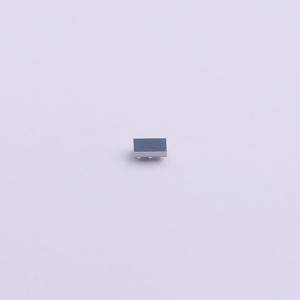

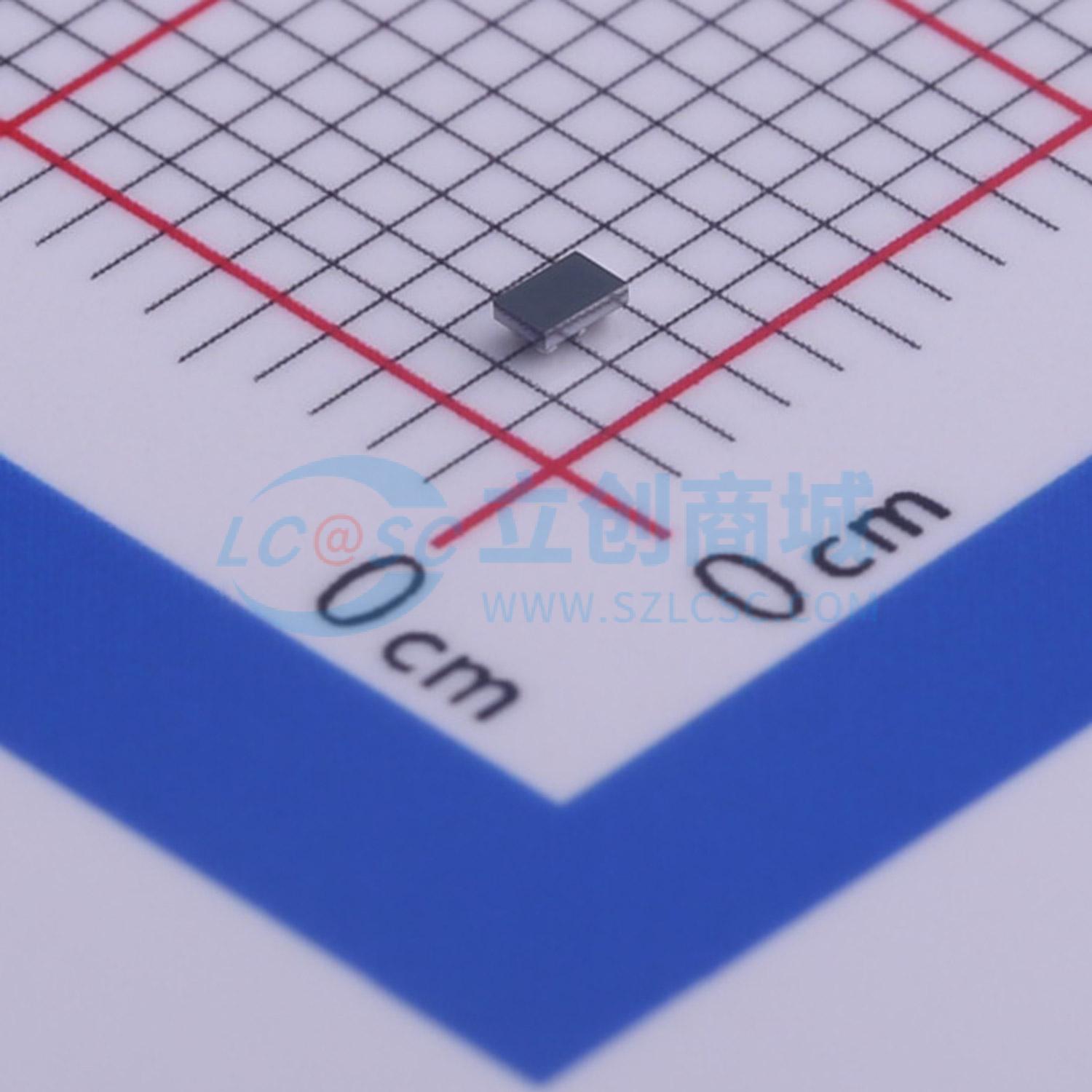

FPF1320UCX

FPF1320/21是一款双输入单输出（DISO）负载开关，由两组压摆率可控、低导通电阻的P沟道MOSFET开关和集成模拟功能组成。压摆率可控的导通特性可防止浪涌电流以及由此导致的电源轨上出现过大的电压降。输入电压范围为1.5 V至5.5 V，符合低压便携式设备电源轨的要求。FPF1320/21使用SEL引脚，通过先进的先断后通操作，可在两个输入电源轨之间实现无缝电源切换。 FPF1320/21具有真反向电流阻断（TRCB）功能，可在开关导通/关断状态下阻止从输出到输入的不必要反向电流。该开关由SEL和EN引脚的逻辑输入控制，这些引脚能够直接与低压控制信号（GPIO）接口。 当EN引脚为低电平时，FPF1321具有65 Ω的片上负载电阻，用于输出快速放电。

• 双输入单输出（DISO）负载开关
• 输入电源工作范围：1.5 V ~ 5.5 V
• 每个通道在V₁ₙ = 3.3 V时的导通电阻Rₒₙ约为50 mΩ（典型值）
• 真反向电流阻断（TRCB）
• 对于Cₒᵤₜ < 1 μF，固定压摆率控制为130 μs
• 每个通道的开关电流I_SW：最大1.5 A
• FPF1321具有快速放电功能
• 逻辑CMOS输入输出符合JESD76标准，适用于GPIO接口及相关电源要求
• ESD保护：
  • 人体模型：> 6 kV
  • 带电器件模型：> 1.5 kV
  • IEC 61000 - 4 - 2空气放电：> 15 kV
  • IEC 61000 - 4 - 2接触放电：> 8 kV

• 智能手机/平板电脑
• 支持近场通信（NFC）的便携式设备SIM卡电源
