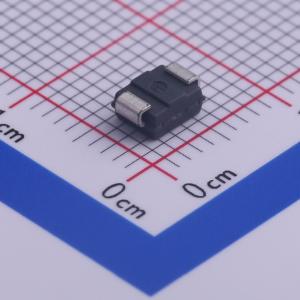

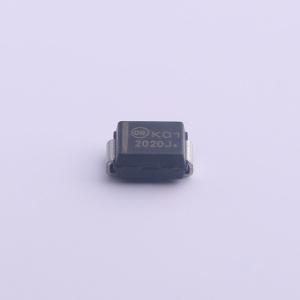

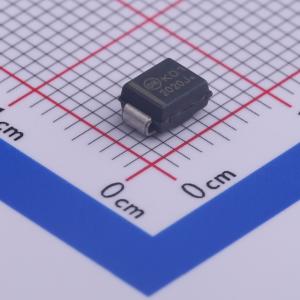

温馨提醒：图片仅供参考，商品以实物为准

NSIC2020JBT3G

恒流调节器和交流离线应用的LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 线性恒流调节器（CCR）是一种简单、经济且耐用的器件，旨在为LED中的电流调节提供经济高效的解决方案。CCR基于自偏置晶体管（SBT）技术，可在较宽的电压范围内调节电流。它采用负温度系数设计，可保护LED在极端电压和电流下免受热失控影响。CCR立即开启，在仅0.5V Vak时达到45%的调节率。它不需要外部组件，可设计为高端或低端调节器。120V阳极-阴极额定电压旨在承受交流离线应用中产生的高峰值电压。高阳极-阴极额定电压可承受汽车、工业和商业标识应用中常见的浪涌。
品牌名称: onsemi(安森美)
商品型号: NSIC2020JBT3G
商品编号: C457743
商品封装: DO-214AA(SMB)
包装方式: 编带
商品毛重: 0.127克(g)

商品参数

商品概述

线性恒流调节器（CCR）是一种简单、经济且耐用的器件，旨在为调节LED电流提供经济高效的解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，可在较宽的电压范围内调节电流。它采用负温度系数设计，可保护LED在极端电压和电流下避免热失控。 CCR可立即开启，在阳极 - 阴极电压（Vak）仅为0.5 V时，即可达到调节电流的45%。它无需外部元件，可设计为高端或低端调节器。其阳极 - 阴极额定电压为120 V，可承受交流离线应用中产生的高峰值电压。高阳极 - 阴极额定电压可承受汽车、工业和商业 signage应用中常见的浪涌。

商品特性

坚固的功率封装：3 W
宽工作电压范围
立即开启，抑制电压浪涌 - 保护LED
通过UL94 - V0认证
SBT（自偏置晶体管）技术
负温度系数
也提供50 mA（NSIC2050JBT3G）和30 mA（NSIC2030JBT3G）规格
适用于汽车及其他需要独特场地和控制变更要求的应用的NSV前缀产品；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

汽车：人字形侧后视镜标记灯、仪表盘、显示屏和仪器背光、高位刹车灯（CHMSL）、阅读灯
交流照明面板、显示标识、装饰照明、发光字

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	120V
	开关频率	-
	通道数	1
	输出电流	20mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-55℃~+175℃
	恒流精度	15%
