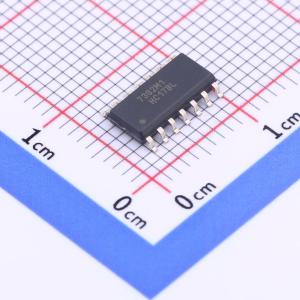

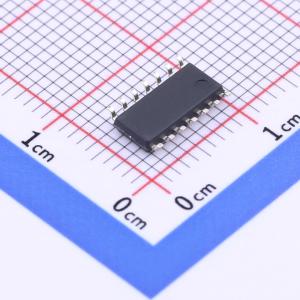

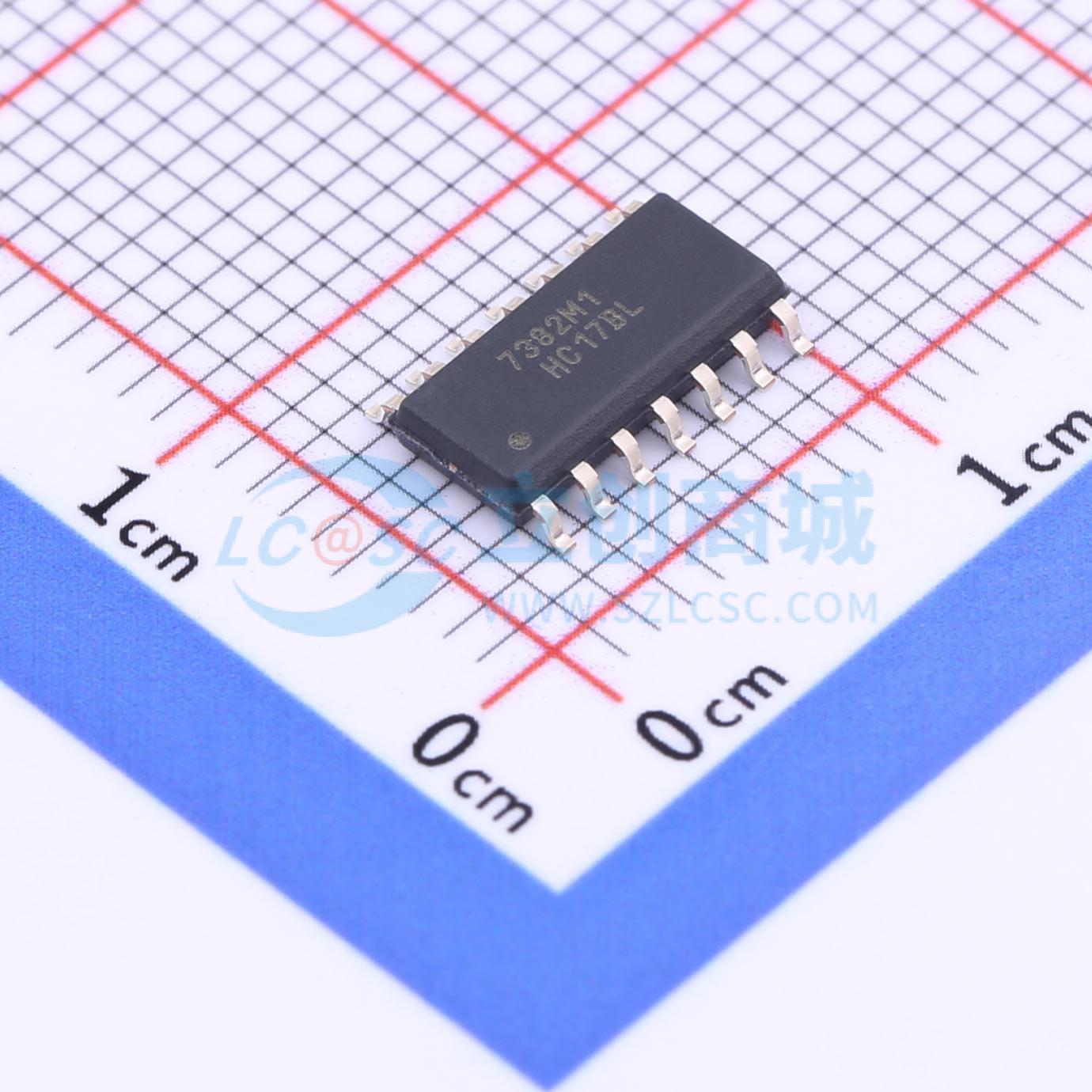

FAN7382M1X
高侧和低侧栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单片半桥门极驱动器集成电路 FAN7382 可以驱动最高在 +600V 下运行的 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 允许最高 VS = -9.8 V（典型值）的高压侧门极驱动器运行。输入逻辑电平兼容标准的 TTL 系列逻辑门极。当 VCC 和 VBS 低于指定阈值电压时，用于两种沟道的 UVLO 电路将防止故障运行。输出驱动器通常分别会源/汲 350mA/650mA，适用于荧光灯镇流器、PDP 扫描驱动器、电机控制等。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7382M1X
- 商品编号
- C457737
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 30ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 70uA |
商品概述
FAN7382为单片高侧和低侧栅极驱动IC，用来驱动工作电压高达+600V的MOSFET和IGBT。高压工艺和共模噪声消除技术可使高端驱动器在高dv/dt噪声环境下稳定运行。先进的电平转换电路允许高侧驱动器的工作偏置电压达Vs=-9.8V(典型值)，当VBS=15V时，输入逻辑电平与标准TTL系列逻辑栅极兼容。两个通道的欠压闭锁锁定电路在VcC或VBs低于指定阙值电压时，防止出现故障。输出驱动器通常提供350 mA/650 mA的源电流/灌电流，适合萤光灯镇流器、PDP扫描驱动器和电机控制等。
商品特性
- 浮动通道专为高达 +600 V的自举运行而设计
- 两个通道的源／灌电流驱动能力典型值为 350 mA/650 mA
- 共模dv/dt噪声消除电路
- 在VCC=VBS=15 V时信号传输过程中，扩展允许负VS摆幅低达 -9.8 V，VCC和VBS供电范围从10 V至20 V
- 双通道的欠压锁定功能
- 兼容TTL的输入逻辑阙值电平
- 匹配传输延迟低于50 ns
- 输出信号与输入信号同相位
- These are Pb-Free Devices
应用领域
- PDP扫描驱动器
- 荧光灯镇流器
- SMPS
- 电动机驱动
