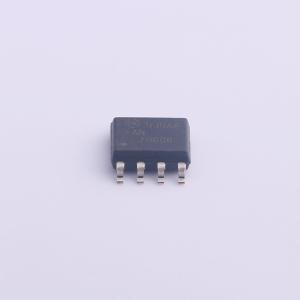

FAN7080MX-GF085

半桥栅极驱动器

描述: FAN7080_GF085 是一款半桥门极驱动集成电路，带重置输入和可调停滞时间控制。它适用于 MOSFET 或 IGBT 的高电压和高速驱动，最高运行电压为 600V。安森美半导体的高压工艺和共模干扰抑制技术为高压侧驱动器在高 dv/dt 干扰环境下提供稳定运行。先进的电平转换电路可针对 VBS = 15V 允许最高 VS = -5 V（典型值）的高压侧门极驱动器运行。逻辑输入与标准 CMOS 输出兼容。当 VCC 和 VBS 低于指定阈值电压时，用于两种沟道的 UVLO 电路将防止故障运行。结合停滞时间调整和重置关断的引脚功能，使该集成电路采用节省空间的 SOIC-8 封装中。输出驱动器的最小源和汲电流功能分别为 250mA 和 500mA，适用于电机驱动系统中的接线盒应用和半桥、全桥应用。
品牌名称: onsemi(安森美)
商品型号: FAN7080MX-GF085
商品编号: C457807

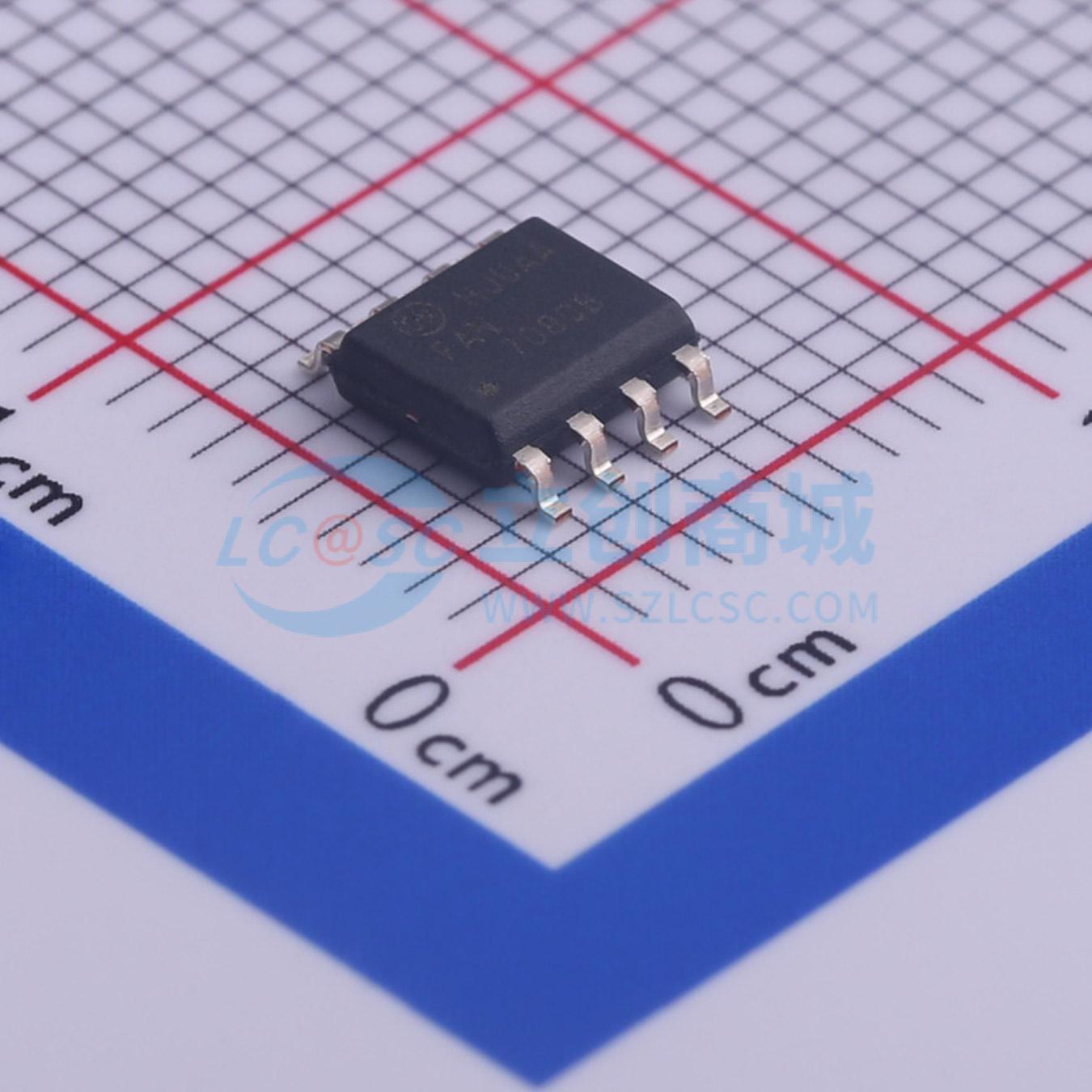

商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.113克(g)

商品参数

商品概述

FAN7080-GF085是一款带有复位输入和可调死区时间控制的半桥栅极驱动IC。它专为MOSFET或IGBT的高压、高速驱动而设计，可在高达600 V的电压下工作。高压工艺和共模噪声消除技术使高端驱动器在高dV/dt噪声环境下能稳定运行。先进的电平转换电路允许高端栅极驱动器在VBS = 15 V时，最高可在Vs = -5 V（典型值）下工作。逻辑输入与标准CMOS输出兼容。两个通道的欠压锁定（UVLO）电路可防止当VCC和VBS低于指定阈值电压时出现故障。死区时间调整和复位关断的组合引脚功能使该IC采用节省空间的SOIC-8封装。输出驱动器的最小源电流和灌电流能力分别为250 mA和500 mA，适用于接线盒应用以及电机驱动系统中的半桥和全桥应用。

商品特性

通过AEC Q100汽车级认证
自举操作的浮动通道可达+600 V
VS引脚对负瞬态电压具有耐受性
VS引脚抗dv/dt干扰
栅极驱动电源范围为5.5 V至20 V
欠压锁定（UVLO）
带下拉的CMOS施密特触发输入
高端输出与输入同相
IN输入与3.3 V/5 V逻辑兼容，且可接受15 V输入
两个通道的传播延迟匹配
死区时间可调

应用领域

接线盒
电机驱动系统中的半桥和全桥应用

数据手册PDF

放大查看下载PDF

交货周期

订货85-87个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	500mA
	拉电流(IOH)	300mA
	工作电压	5.5V~20V

	属性	参数值
	上升时间(tr)	40ns
	下降时间(tf)	25ns
	传播延迟 tpLH	750ns
	传播延迟 tpHL	130ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	350uA
