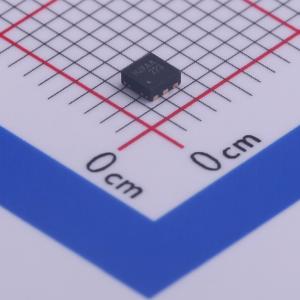

温馨提醒：图片仅供参考，商品以实物为准

FPF2223

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FPF2223 - FPF2225 是具有高精度限流值的低 RDS(ON) P 沟道 MOSFET 负载开关。输入电压范围为 1.8V 至 5.5V，可满足当今超便携式设备的供电要求。开关控制通过逻辑输入 (ON) 实现，能够直接与低电压控制信号接口。当开关关闭时，片上下拉功能可实现输出快速放电。FPF2223、FPF2224 和 FPF2225 是先进的可调高精度限流开关，可保护可能因大电流应用而损坏或中断的系统和负载。每个器件的核心是一个 0.16 的 P 沟道 MOSFET 和一个能够在 1.8 - 5.5V 输入工作范围内运行的控制器。该控制器提供限流、欠压锁定 (UVLO) 和热关断保护功能。通过选择外部电阻，限流值可在 250mA 至 625mA 之间调节。
品牌名称: onsemi(安森美)
商品型号: FPF2223
商品编号: C457797
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

商品概述

FPF2223 - FPF2225 是具有高精度限流值的低 RDS(ON) P 沟道 MOSFET 负载开关。输入电压范围为 1.8V 至 5.5V，可满足当今超便携式设备的供电要求。开关控制通过逻辑输入 (ON) 实现，能够直接与低电压控制信号接口。当开关关闭时，片上下拉功能可实现输出快速放电。 FPF2223、FPF2224 和 FPF2225 是先进的可调高精度限流开关，可保护可能因大电流应用而损坏或中断的系统和负载。每个器件的核心是一个 0.16 的 P 沟道 MOSFET 和一个能够在 1.8 - 5.5V 输入工作范围内运行的控制器。该控制器提供限流、欠压锁定 (UVLO) 和热关断保护功能。通过选择外部电阻，限流值可在 250mA 至 625mA 之间调节。

商品特性

1.8 至 5.5V 输入电压范围
典型 RDS(ON)=140mΩ @ VIN = 5.5V
典型 RDS(ON)=160mΩ @ VIN = 3.3V
250 - 625mA（最小值）可调限流
5% 限流公差
625mA（最小值）
72（典型值）输出放电电阻
ESD 保护，高于 8kV HBM 和 2kV CDM

应用领域

个人数字助理 (PDA)
手机
GPS 设备
MP3 播放器
数码相机
外设端口
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	输入控制逻辑	高电平有效
	最大连续电流	625mA

	属性	参数值
	工作电压	1.8V~5.5V
	导通电阻	230mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
