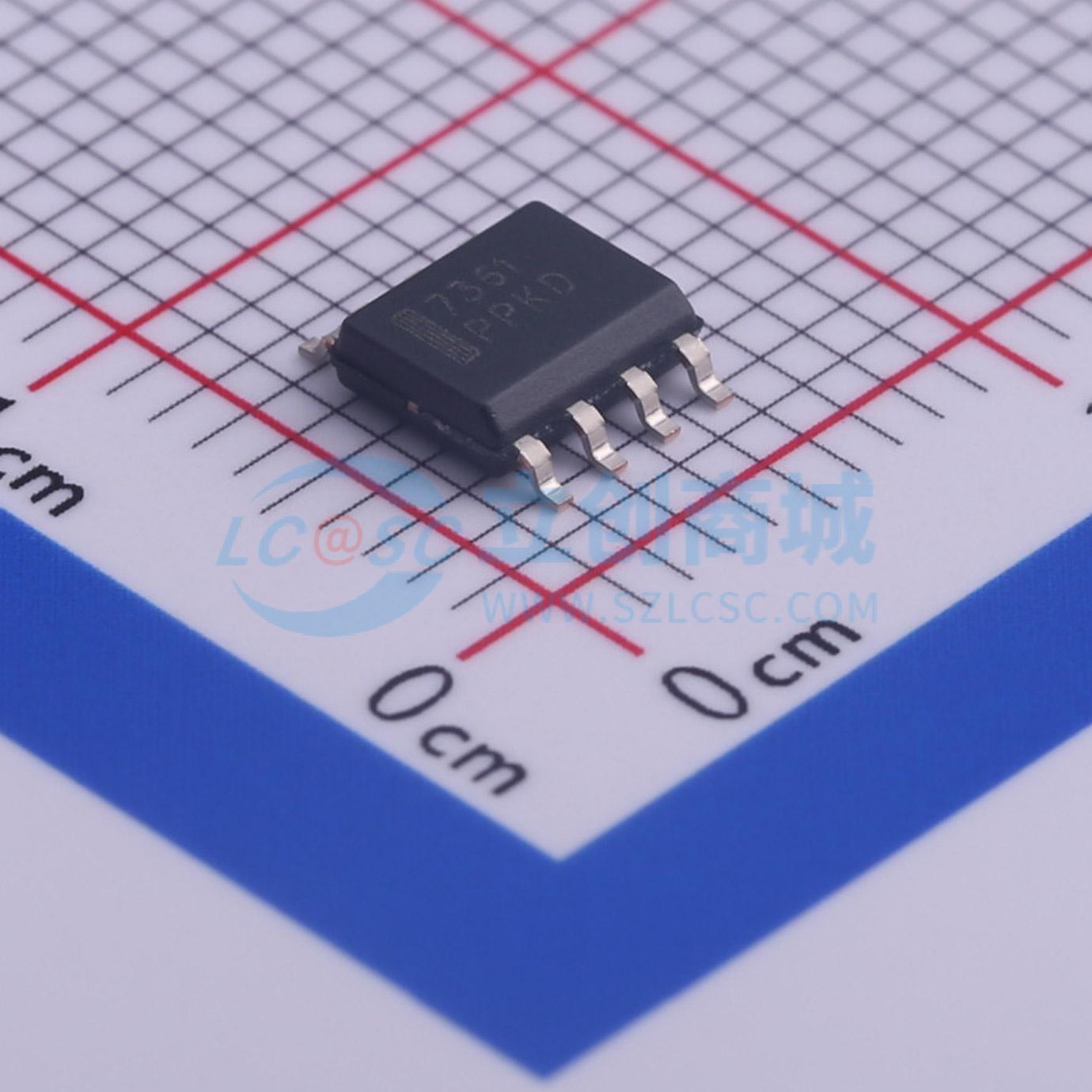

FAN7361MX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单片高压侧门极驱动器集成电路 FAN7361/FAN7362 可以驱动最高在 +600V 下运行的 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 提供最高 VS = -9.8V（典型值）的高压侧门极驱动器运行。当 VBS 低于指定阈值电压时，UVLO 电路可防止发生故障。输出驱动器的源/汲电流通常分别为 250mA/500mA，适用于荧光灯镇流器、PDP 扫描驱动器、电机控制等。
品牌名称: onsemi(安森美)
商品型号: FAN7361MX
商品编号: C457664
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.107克(g)

商品参数

商品概述

FAN7361/FAN7362 是单片高侧栅极驱动 IC，可以驱动工作电压最高达 +600 V 的 MOSFET 和 IGBT。高压工艺和共模噪声消除技术可使高侧驱动器在高 dv/dt 噪声环境下稳定运行。先进的电平转换电路能使高侧栅极驱动器的工作偏置电压达到 VS = -9.8 V （VBS = 15 V 时的典型值）。 UVLO 电路可防止 VBS 低于指定的阈值电压时发生故障。输出驱动器通常提供 250 mA/500 mA 的源电流/ 灌电流，适合萤光灯镇流器、PDP 扫描驱动器和电机控制等。

商品特性

浮动通道专为高达 +600 V 的自举运行而设计
源/ 灌电流驱动能力典型值为 250 mA/500 mA
共模 dv/dt 噪声消除电路
VCC 和 VBS 供电范围从 10 V 至 20 V
VBS 欠压锁定功能
输出信号与输入信号同相位
8 - SOP

应用领域

PDP 扫描驱动器
电机控制
SMPS
电子镇流器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	500mA

	属性	参数值
	拉电流(IOH)	250mA
	工作电压	10V~20V
	上升时间(tr)	70ns
	下降时间(tf)	30ns
	工作温度	-40℃~+125℃
