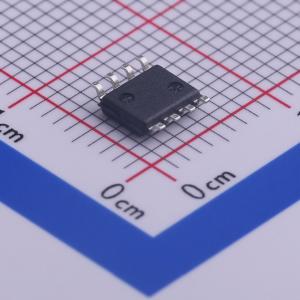

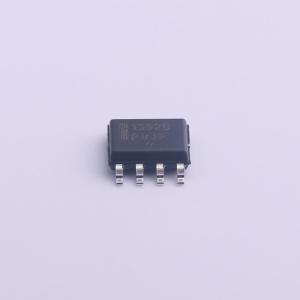

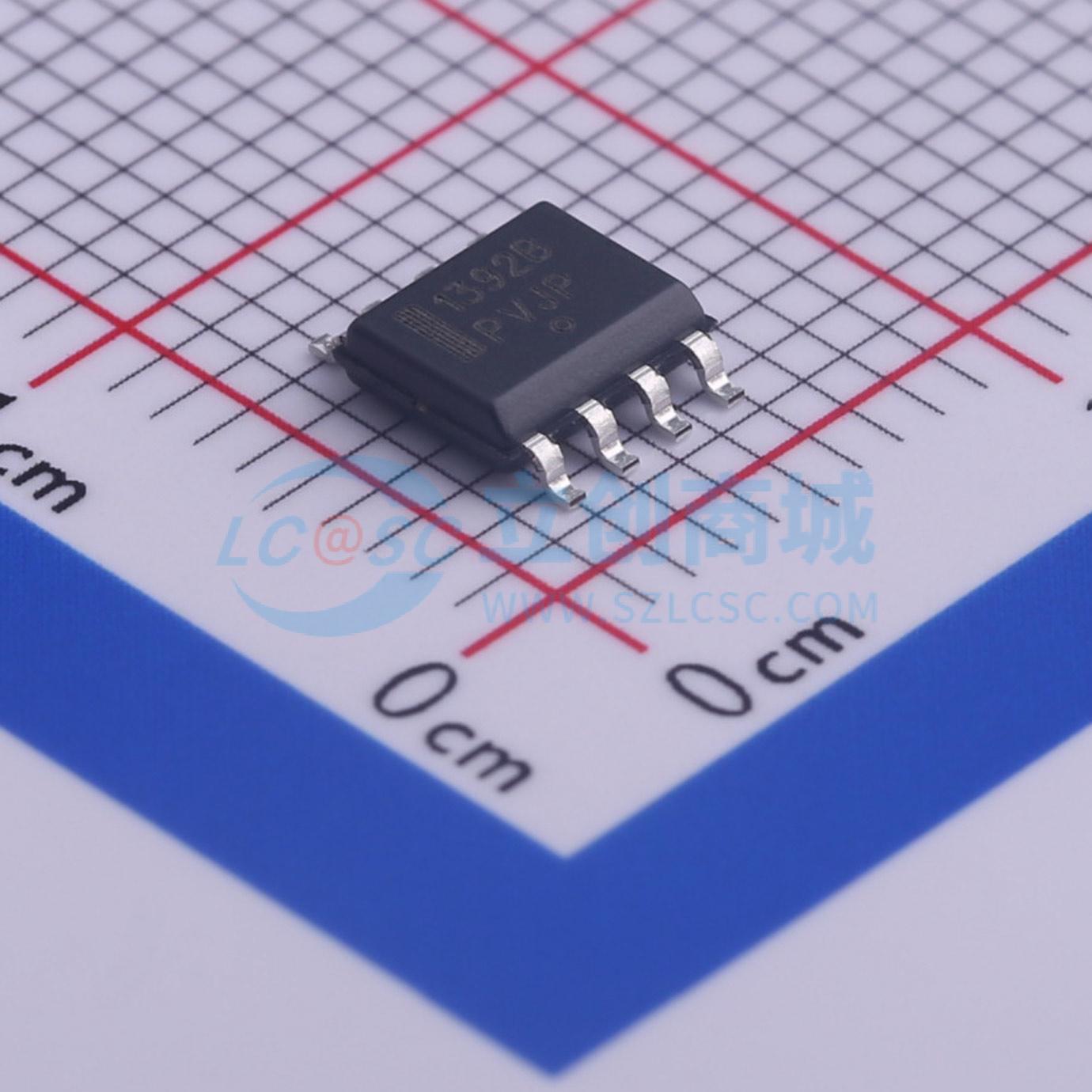

温馨提醒：图片仅供参考，商品以实物为准
NCP1392BDR2G
内置振荡器的高压半桥驱动器
- 描述
- NCP1392B 是一款自振荡高电压 MOSFET 驱动器，主要用于使用半桥拓扑结构的应用。由于其专属高电压技术，该驱动器接受最高 600 V 的大电压。使用一个电阻器，可将该驱动器的运行频率从 25 kHz 调节至 480 kHz。可调节欠电压保护可确保正确的大电压运行范围。内部 100 ms PFC 延迟计时器可保证主要的下游转换器在大电压完全稳定时打开。该器件提供固定死区时间，有助于降低击穿电流。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1392BDR2G
- 商品编号
- C457690
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~12V | |
| 上升时间(tr) | 40ns | |
| 下降时间(tf) | 20ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2.2uA |
商品概述
NCP1392B/D是一款自振荡高压MOSFET驱动器，主要适用于采用半桥拓扑的应用。由于采用了专有的高压技术，该驱动器可承受高达600 V的母线电压。通过单个电阻，驱动器的工作频率可在25 kHz至480 kHz之间调节。可调欠压保护功能确保母线电压在正确的工作范围内。内部100 ms或12.6 ms的PFC延迟定时器可保证在母线电压完全稳定时，下游主转换器才开启。该器件提供固定死区时间，有助于降低直通电流。
商品特性
- 宽工作频率范围 - 25 kHz至480 kHz
- 最小频率调节精度 ± 3%
- 固定死区时间 - 0.6 μs或0.3 μs
- 可调欠压保护，便于简单的PFC搭配
- 100 ms或12.6 ms的PFC延迟定时器
- 非锁存使能输入
- 内部16 V VCC钳位
- 50 μA的低启动电流
- 1 A / 0.5 A峰值灌/拉电流驱动能力
- 可承受高达600 V的母线电压
- 内部温度关断功能
- SOIC - 8封装
- 这些器件为无铅产品
应用领域
- 平板显示器电源转换器
- 低成本谐振开关电源
- 笔记本电脑用高功率AC/DC适配器
- 离线电池充电器
- 灯镇流器
