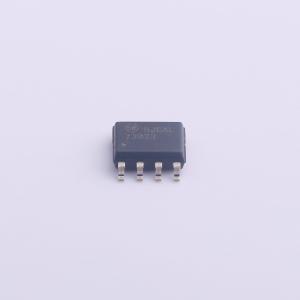

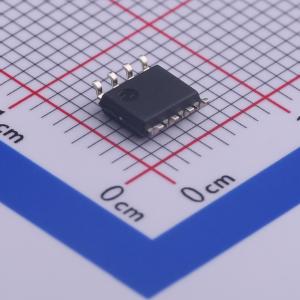

FAN73833MX

描述: FAN73833 是半桥栅极驱动 IC，用于驱动 MOSFET 和 IGBT，工作电压高达 +600 V。Fairchild 的高压工艺和共模噪声消除技术可以保证高端驱动器在高 dv/dt 噪声环境下稳定工作。先进的电平转换电路允许高侧驱动器的工作偏置电压达 V
品牌名称: onsemi(安森美)
商品型号: FAN73833MX
商品编号: C457721
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

FAN73833是半桥栅极驱动IC，用于驱动MOSFET和IGBT，工作电压高达 +600V。飞兆的高压流程和共模噪声消除技术可使高端驱动器在高dv/dt噪声环境下稳定运行。先进的电平转换电路使高侧栅极驱动器在VBS = 15V时可耐受高达VS = -9.8V（典型值）时仍然正常工作。当VDD和VBS小于指定阈值电压时，两个通道的欠压闭锁(UVLO)电路可防止发生故障。输出驱动器的源电流/灌电流典型值分别为350mA/650mA，适用于各种各样的半桥和全桥逆变器。

商品特性

浮动通道可实现高达 +600V 的自举运行
两个通道的 350mA/650mA 的典型源电流/灌电流驱动能力
将容许负 VS 摆幅扩展至 -9.8V，在当 VDD = VBS = 15V 时的信号传播时
兼容 3.3V 和 5V 逻辑输入电平
输出与输入信号同相
两个通道均内置欠压闭锁(UVLO)功能
内置直通预防电路
内置共模dv/dt噪声消除电路
内部死区时间典型值400ns

应用领域

SMPS
电机驱动逆变器
萤光灯镇流器
HID镇流器

数据手册PDF

放大查看下载PDF

交货周期

订货85-87个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	650mA

	属性	参数值
	拉电流(IOH)	350mA
	工作电压	11V~20V
	上升时间(tr)	50ns
	下降时间(tf)	30ns
	工作温度	-40℃~+125℃
