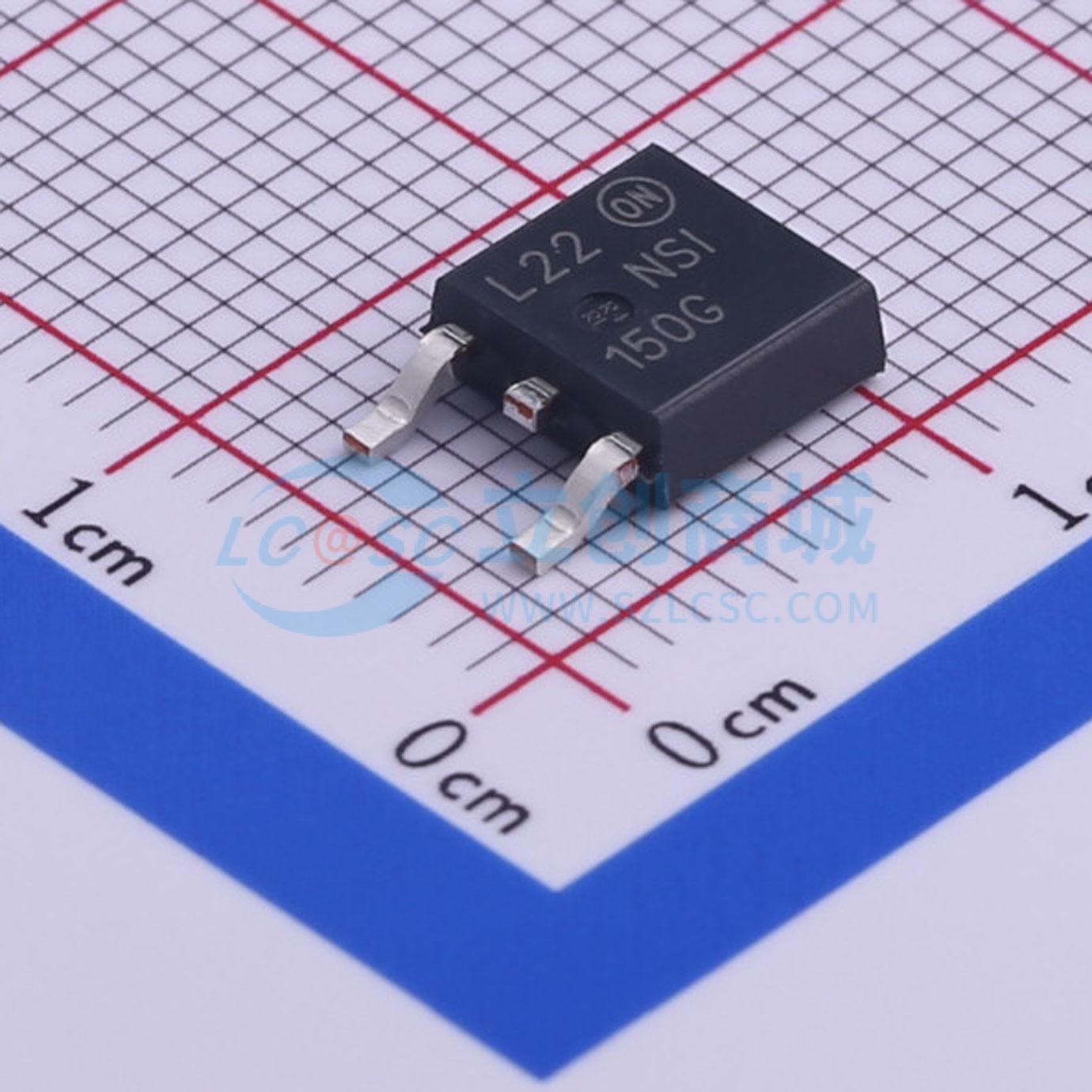

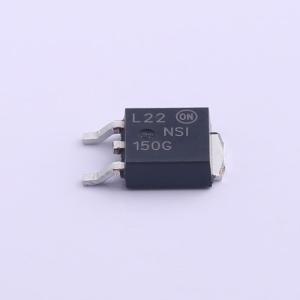

NSI50150ADT4G

可调恒流调节器和LED驱动器，50V，150 - 350mA ± 10%，4.2W封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调恒流调节器（CCR）是一种简单、经济且坚固的装置，旨在为LED电流调节提供成本效益的解决方案。CCR基于自偏置晶体管（SBT）技术，并能在宽电压范围内调节电流。它设计有负温度系数，以防止LED在极端电压和电流下发生热失控。CCR立即开启，在Vak仅为0.5V时即可达到14%的调节状态。通过在R_adj（引脚3）和阴极（引脚4）之间连接一个电阻，可以调整I_reg(SS)到更高的电流。如果不需要调整，R_adj引脚也可以保持开路（不连接）。它不需要外部组件，可以设计为高侧或低侧调节器。其高阳极-阴极电压额定值能够承受汽车、工业和商业标识应用中常见的浪涌。该器件采用热性能良好的封装，并符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物。
品牌名称: onsemi(安森美)
商品型号: NSI50150ADT4G
商品编号: C457729
商品封装: TO-252
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

可调恒流调节器（CCR）是一种简单、经济且坚固的装置，旨在为LED电流调节提供成本效益的解决方案。CCR基于自偏置晶体管（SBT）技术，并能在宽电压范围内调节电流。它设计有负温度系数，以防止LED在极端电压和电流下发生热失控。

CCR立即开启，在Vak仅为0.5V时即可达到14%的调节状态。通过在R_adj（引脚3）和阴极（引脚4）之间连接一个电阻，可以调整I_reg(SS)到更高的电流。如果不需要调整，R_adj引脚也可以保持开路（不连接）。它不需要外部组件，可以设计为高侧或低侧调节器。其高阳极-阴极电压额定值能够承受汽车、工业和商业标识应用中常见的浪涌。该器件采用热性能良好的封装，并符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物。

商品特性

强大的功率封装：4.2瓦
可调至350 mA
宽工作电压范围
立即启动
电压浪涌抑制 - 保护LED
UL94-V0认证
SBT（自偏置晶体管）技术
负温度系数
消除额外的调节需求
NSV前缀适用于汽车及其他需要独特站点和控制变更要求的应用；AEC-Q101认证，具备PPAP能力
这些设备无铅、无卤素/无溴化阻燃剂，并符合RoHS标准

应用领域

汽车：雪佛龙侧镜标记，仪表盘，显示屏及仪表背光，CHMSL，地图灯
空调照明板，显示标识，装饰照明，渠道字母标示

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	50V
	开关频率	-
	通道数	1
	输出电流	350mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-55℃~+175℃
	恒流精度	10%
