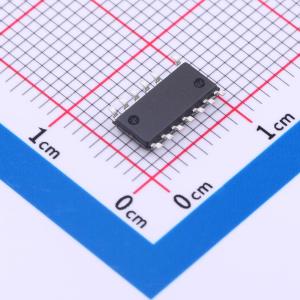

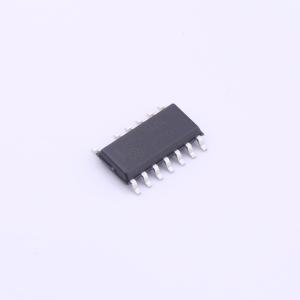

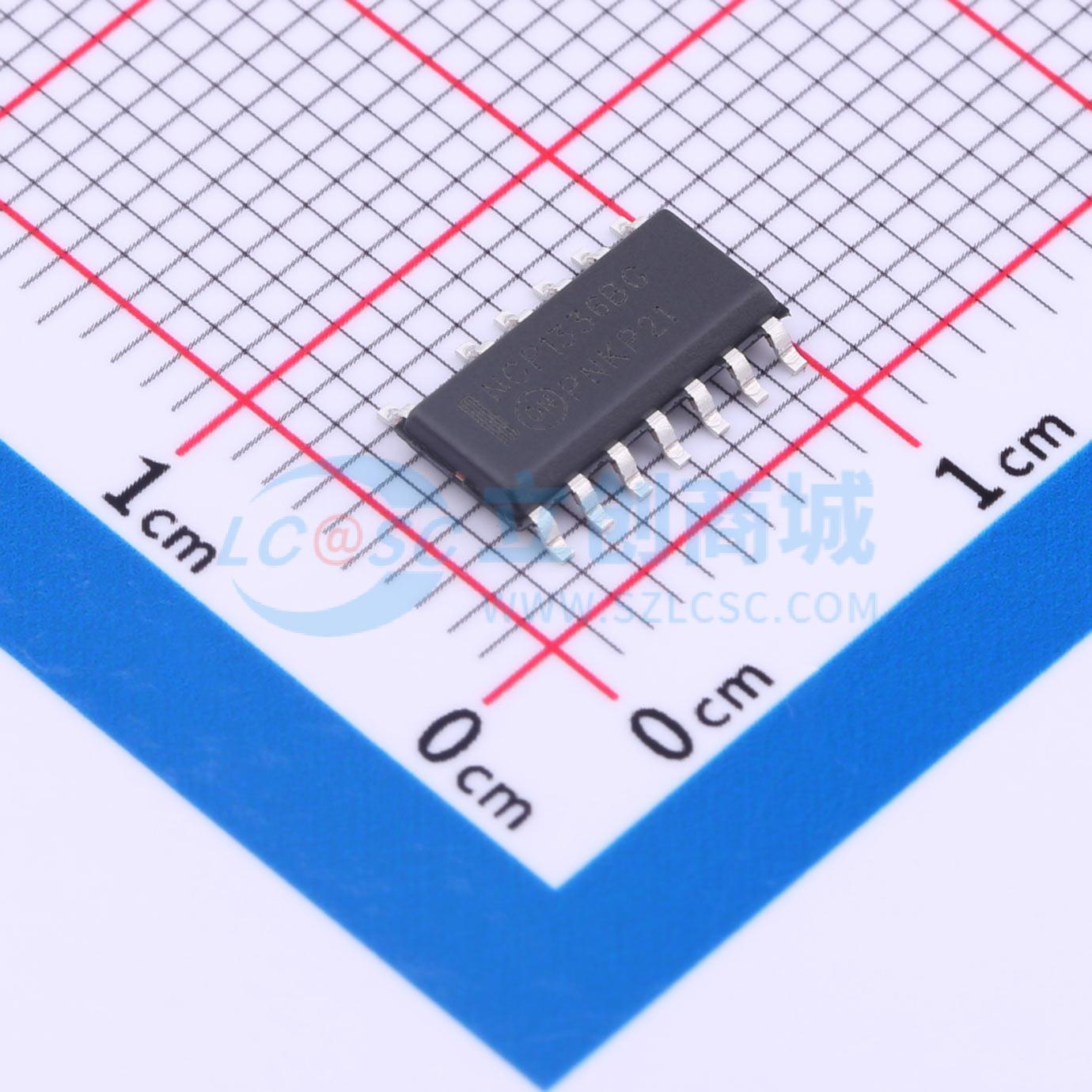

NCP1336BDR2G
准谐振电流模式控制器，适用于高功率通用离线电源
SMT扩展库PCB免费打样
- 描述
- NCP1336 包含了一个高性能电路，旨在为准谐振转换器供电。该控制器 基于专属的谷锁闭系统，可以在功率负载变轻时进行切换并降低开关频率。这样将产生稳定的运行，即使在漏极-源极谷中总是发生的开关事件下也是如此。此系统可在低至第 4 个谷的条件下运行，并在之后切换到变频模式，确保卓越的待机功率性能。 该控制器发挥了高电压启动电流源的优点，可提供快速无损耗通电序列。为了提高过载条件下的安全性，该控制器包括了过功率保护电路，可对高电平线路处提供的电源进行箝制。具有安全功能的可调计时器依赖反馈电压来检测故障。在版本 B 上，此故障将在 VCC 引脚上触发一个三间歇，自然会降低转换器接收的平均输入功率。在版本 A 上，检测到故障时，控制器则会锁存关断。 该控制器具有两个锁存输入，尤其适用于适配器应用：一个专门用于超温保护 (OTP)，提供了一个用于联接 NTC 等下拉温度传感器的简单方式，另一个更为传统，可用于执行准确的过电压保护。 最后，还包含了一个欠电压引脚，可在发生低电源情况时停止电路运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1336BDR2G
- 商品编号
- C457724
- 商品封装
- SOIC-13
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~28V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | QR | |
| 反馈方式 | 副边反馈 |
商品概述
NCP1336搭载了高性能电路，旨在为准谐振转换器供电。该控制器利用新型谷底锁定系统，在功率负载变轻时切换模式并降低开关频率。这使得即使开关事件始终发生在漏源电压谷底，也能实现稳定运行。该系统可工作至第4个谷底，之后切换至可变频率模式，确保出色的待机功率性能。 该控制器借助高压启动电流源，实现快速且无损耗的上电顺序。为提高过载情况下的安全性，控制器包含过功率保护电路，可在高输入电压时限制输出功率。在安全方面，一个可调定时器依靠反馈电压来检测故障。在B版本中，此故障会触发VCC引脚的三次打嗝模式，自然降低转换器的平均输入功率。在A版本中，检测到故障时，控制器将被锁存关闭。 该控制器特别适用于适配器应用，具备两个锁存输入：一个专用于过温保护（OTP），可方便连接如NTC等下拉式温度传感器；另一个则更为传统，可用于精确的过压保护。 最后，还设有欠压锁定引脚，在市电电压过低时停止电路运行。
商品特性
- 准谐振峰值电流模式控制操作
- 带谷底锁定的谷底开关操作，实现抗干扰运行
- 内部5 ms软启动
- 无损耗可调过功率保护
- 自动恢复或锁存式内部输出短路保护
- 可调定时器，增强短路保护
- 过压和过温保护输入
- 欠压锁定输入
- -500 mA/+800 mA峰值电流源/吸收能力
- 内部温度关断
- 直接连接光耦
- 3 s消隐延迟，忽略关断时的泄漏振铃
- 极低的空载和待机功率
- SO14封装
- 这些是无铅器件
- 该器件采用无卤模塑料
应用领域
- 用于电视、机顶盒等的高功率AC-DC转换器
- 笔记本电脑的离线适配器
