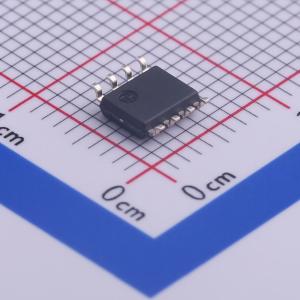

温馨提醒：图片仅供参考，商品以实物为准
FAN8303MX
2A 非同步降压 DC/DC 调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN8303是一个单片、非同步、降压调节器,内置功率MOSFET。它可在5V至23V的宽输入电压范围内工作,提供2A连续输出电流。该调节器具有电流模式控制,可实现快速瞬态响应和环路稳定。内置斜坡补偿电路防止次谐波振荡。故障保护包括逐周期电流限制和热关断。调节器在关断模式下消耗小于40μA的电流。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN8303MX
- 商品编号
- C457712
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~23V | |
| 输出电压 | 600mV~20V | |
| 输出电流 | 2A | |
| 开关频率 | 315kHz~435kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FAN8303是一款单片、非同步降压（buck）调节器，内置功率MOSFET。在较宽的输入电源范围内，它能实现2A的连续输出电流，并具备出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。该调节器的关断电流小于40μA。FAN8303仅需最少数量的常用标准外部元件。 外部补偿、使能和可编程软启动功能可实现设计优化和灵活性。逐周期电流限制、频率折返和热关断功能可防止输出短路。
商品特性
- 2A输出电流
- 0.22Ω内部功率MOSFET开关
- 5V至23V宽工作输入范围
- 输出电压可在0.6V至20V之间调节
- 使用低ESR输出陶瓷电容时稳定
- 效率高达90%
- 关断电流小于40μA
- 固定370kHz频率
- 带迟滞功能的热关断
- 逐周期过流保护
- 采用8引脚SOIC封装
应用领域
- 机顶盒
- DSL和电缆调制解调器
- 分布式电源系统
- 消费电器（DVD）辅助电源
