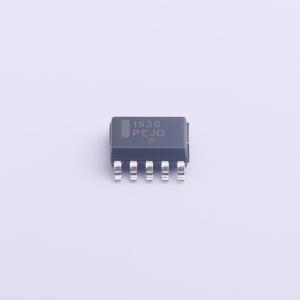

LB1930MC-AH
1A 有刷直流电机驱动芯片 10.8V
- 品牌名称
- onsemi(安森美)
- 商品型号
- LB1930MC-AH
- 商品编号
- C457674
- 商品封装
- SOIC-10-1mm
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | 2.2V~10.8V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -30℃~+85℃ | |
| 功能特性 | 交错导通保护 |
商品概述
LB1930MC是单通道正向/反向直流有刷电机驱动器。该器件非常适合用于CD、DVD和蓝光光盘播放器的加载电机，也可作为通用产品用于其他领域。
商品特性
- 低饱和电压可减少IC内部发热，并允许向电机施加高电压，因此该器件即使在高工作环境温度下也能使用。输出饱和电压：Vsat1典型值为0.25V（IO = 0.2A）；（高端 + 低端）：Vsat2典型值为0.55V（IO = 0.5A）；工作温度范围：Ta = -30至 +85℃。
- LB1930MC具有2.2至10.8V的宽工作电压范围和0.1μA的低待机电流，因此可轻松用于电池供电系统。
- 为了最小化直通电流，当输入信号在正向/反向和制动之间或正向和反向之间切换时，LB1930MC内部逻辑会经过内部待机状态。
- 输入电压和电源电压之间的关系没有限制。例如，LB1930MC可在VCC = 3V、VIN = 5V的条件下使用。
- 如果由于输出短路导致大电流流动，使IC芯片温度超过180℃，内置的热保护电路会抑制驱动电流，以防止IC起火或损坏。
应用领域
- CD播放器
- DVD播放器
- 蓝光光盘播放器
