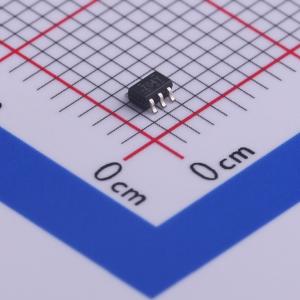

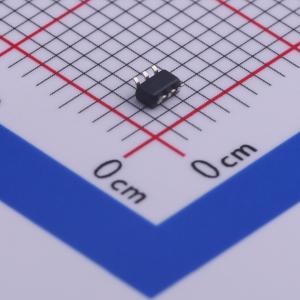

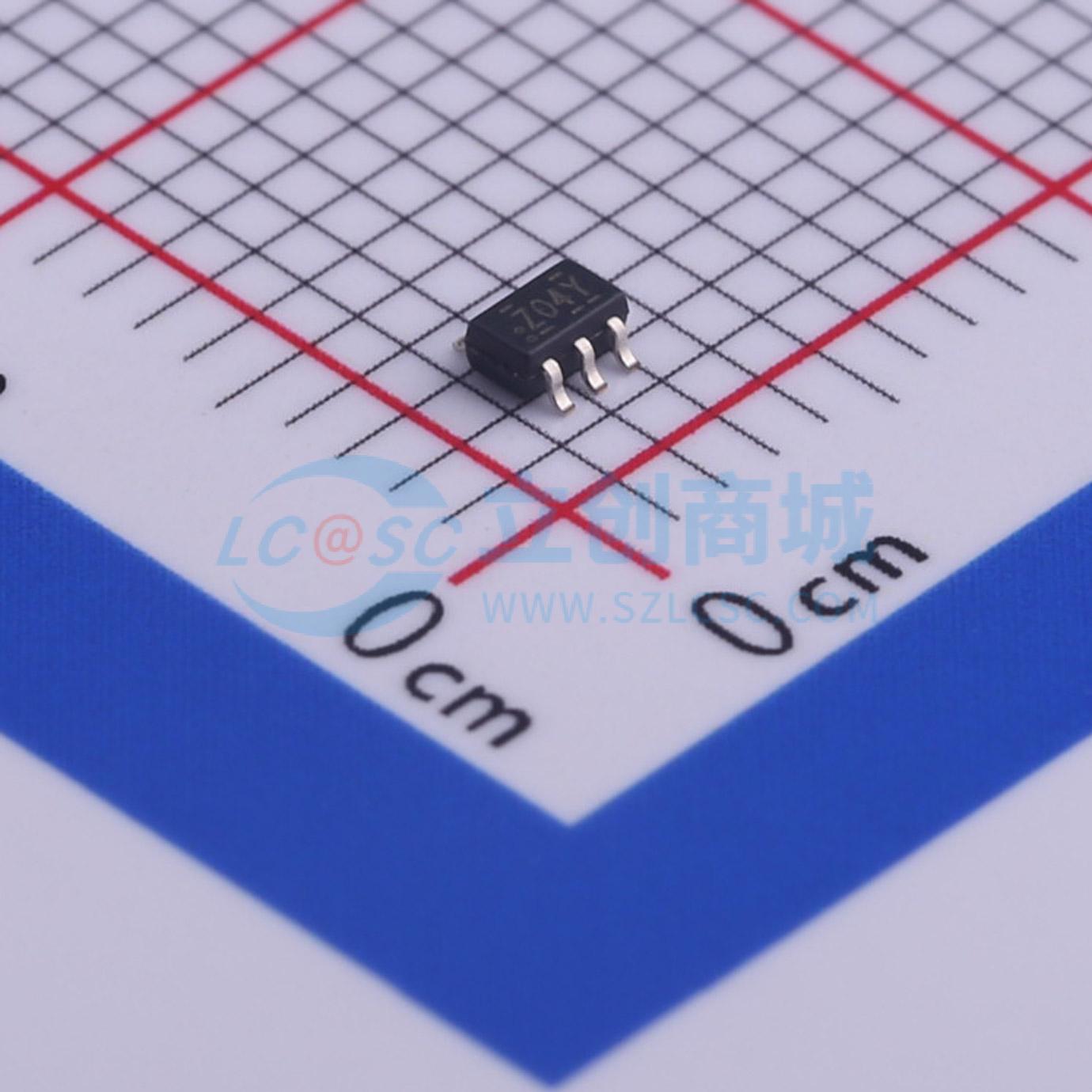

NC7WZ04P6X
双路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NC7WZ04 是安森美半导体（ON Semiconductor）TinyLogic 超高速（UHS）系列的双反相器。该器件采用先进的 CMOS 技术制造，可实现超高速运行和高输出驱动能力，同时在较宽的 VCC 工作电压范围内保持较低的静态功耗。该器件可在非常宽的 VCC 工作电压范围内工作
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7WZ04P6X
- 商品编号
- C457618
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 标准CMOS | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.55V；4.4V；3.8V；2.2V；2.4V；1.29V；2.9V；1.7V；1.9V；2.3V | |
| 输出低电平(VOL) | 100mV；550mV；400mV；300mV；240mV | |
| 传播延迟(tpd) | 3.6ns@5V,50pF | |
| 系列 | 7WZ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电源关断保护 | |
| 输出类型 | 推挽式 |
应用领域
- 5V到3V电平转换
- 用于需要高速和高输出驱动的应用
- 适用于宽范围的Vcc操作环境
- 适用于对噪声/EMI有严格要求的应用
- 适用于空间有限的设计
- 适用于Pb-Free, Halogen Free/BFR Free和RoHS合规需求的应用
