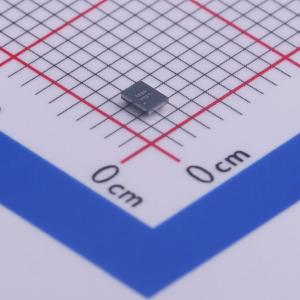

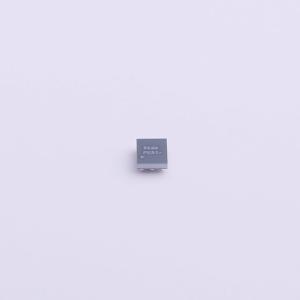

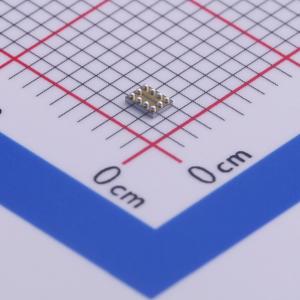

温馨提醒：图片仅供参考，商品以实物为准

NLAS4684FCT1G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NLAS4684 是一款先进的 CMOS 模拟开关，采用亚微米硅门极 CMOS 工艺制造。该器件是一款双独立单刀双掷 (SPDT) 开关，在 2.7 V 下用于常闭 (NC) 开关时具有 0.5 Ω超低导通电阻，用于常开开关 (NO) 时具有 0.8 Ω 超低导通电阻。该零件还具有保证先开后合开关功能，确保开关不会使得驱动器短路。 NLAS4684 采用 2.0 x 1.5 mm 带凸块片阵列，焊接凸块布置为 3 x 4。焊接凸块的间距为 0.5 mm，便于处理。它还采用 3 X 3 mm QFN-10 和 3 X 5 mm Micro-10 封装。
品牌名称: onsemi(安森美)
商品型号: NLAS4684FCT1G
商品编号: C457622
商品封装: Microbump-10
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

NLAS4684是一款采用亚微米硅栅CMOS技术制造的先进CMOS模拟开关。该器件为双独立单刀双掷（SPDT）开关，在2.7 V电压下，常闭（NC）开关的超低导通电阻（RON）为0.5 Ω，常开（NO）开关为0.8 Ω。该器件还具备先断后通切换功能，确保开关不会使驱动器短路。NLAS4684采用2.0 x 1.5 mm凸点芯片阵列封装。焊球间距为0.5 mm，便于操作。

商品特性

超低导通电阻，在2.7 V时小于0.5 Ω
阈值经过调整，在VCC = 2.7 - 3.3 V时可与1.8 V控制信号配合工作
单电源供电，电压范围为1.8 - 5.5 V
2 x 1.5 mm小型凸点芯片
低串扰，在100 kHz时小于83 dB
具备完整的0 - VCC信号处理能力
高隔离度，在100 kHz时为 -65 dB
低待机电流，小于50 nA
低失真，总谐波失真（THD）小于0.14%
导通电阻平坦度为0.15 Ω
可与MAX4684引脚对引脚替换
每个开关的连续电流承载能力高，可达±300 mA；模拟输入端配备大电流钳位二极管，连续电流承载能力为±300 mA
提供无铅封装

应用领域

手机
扬声器切换
电源切换
调制解调器
汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.8V~5.5V
	导通时间(ton)	50ns

	属性	参数值
	导通电阻(Ron)	800mΩ
	关闭时间(toff)	50ns
	工作温度	-55℃~+125℃
	带宽	6.5MHz
