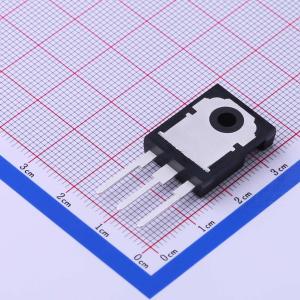

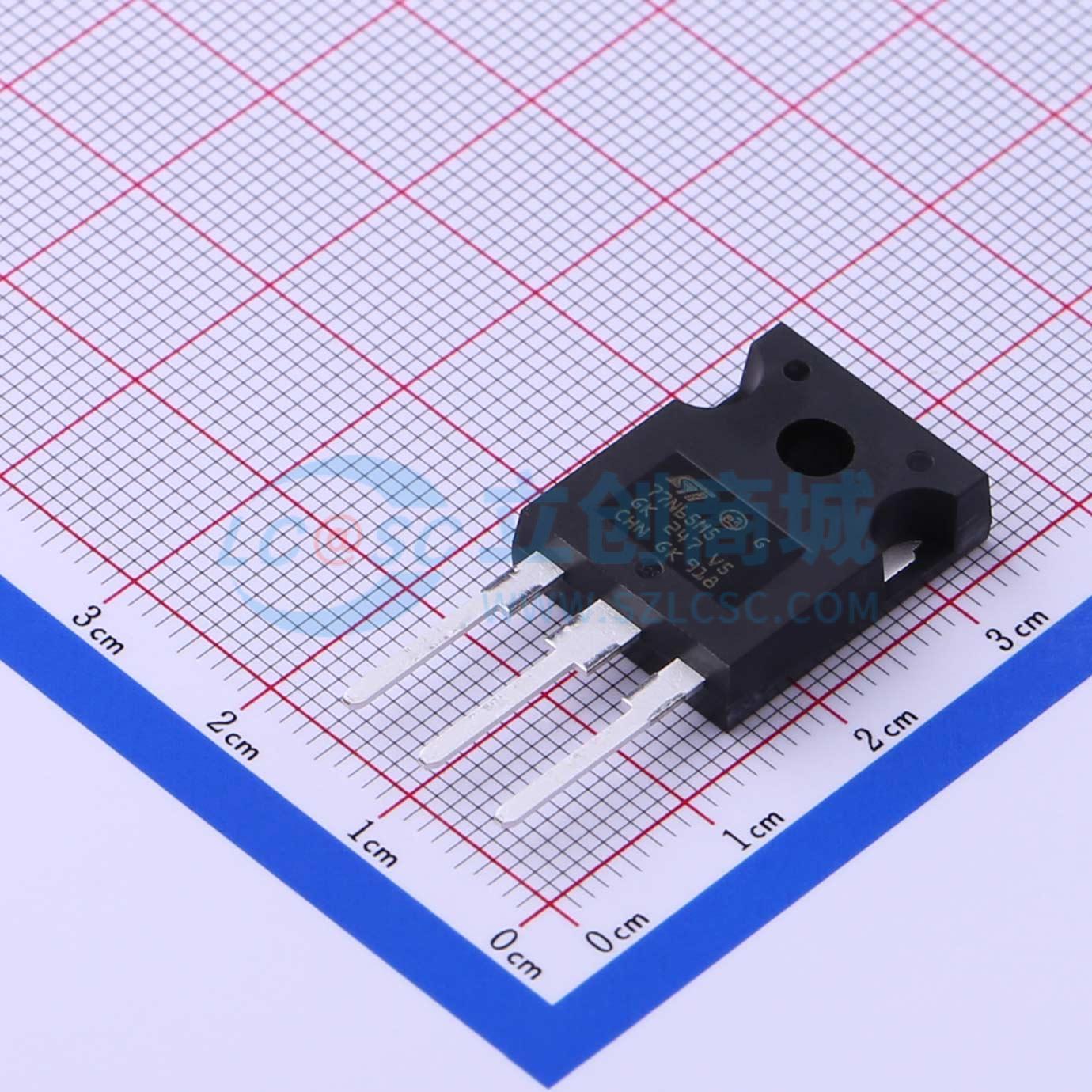

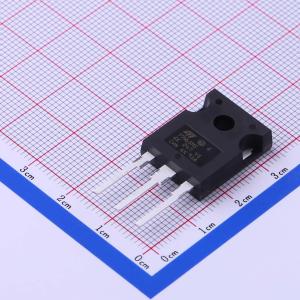

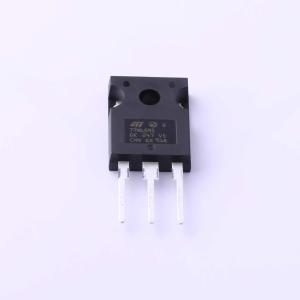

温馨提醒：图片仅供参考，商品以实物为准
STW77N65M5
1个N沟道 耐压:650V 电流:69A
- 描述
- N沟道650 V、0.033 Ohm典型值、69 A MDmesh M5功率MOSFET，TO-247封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW77N65M5
- 商品编号
- C457478
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 10.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 710V | |
| 连续漏极电流(Id) | 69A | |
| 导通电阻(RDS(on)) | 38mΩ@10V,34.5A | |
| 耗散功率(Pd) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 185nC@520V | |
| 输入电容(Ciss) | 9.8nF@100V | |
| 反向传输电容(Crss) | 6pF@100V | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件是一款基于创新专有垂直工艺技术的N沟道MDmesh V功率MOSFET，结合了知名的PowerMESH水平布局结构。由此产生的产品具有极低的导通电阻，这在硅基功率MOSFET中是无与伦比的，使其特别适用于需要卓越功率密度和出色效率的应用。
商品特性
- 更高的VDSS额定值
- 更高的dv/dt能力
- 出色的开关性能
- 易于驱动
- 100%雪崩测试
应用领域
- 开关应用
