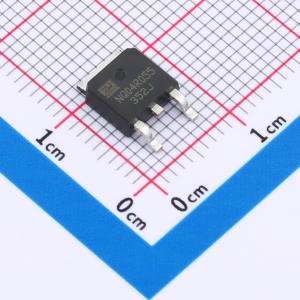

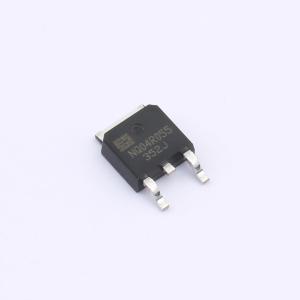

温馨提醒：图片仅供参考，商品以实物为准
ESE4060K
N沟道，40V，80A，4.2mΩ@10V,30A，1.5V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 描述
- 类型：N沟道 漏源电压(Vdss)：40V 连续漏极电流(Id)：80A 功率(Pd)：64W 导通电阻(RDS(on)@Vgs,Id)：4.2mΩ@10V,30A 阈值电压(Vgs(th)@Id)：1.5V@250uA N沟道,40V,80A,4.2mΩ@10V
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESE4060K
- 商品编号
- C42420753
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.845652克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 79.7A | |
| 导通电阻(RDS(on)) | 4.2mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 59.5W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 59nC@10V | |
| 输入电容(Ciss) | 3.183nF | |
| 反向传输电容(Crss) | 192pF |
商品概述
ESE4060K是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ESE4060K为无铅产品。
商品特性
- 40V,RDS(ON) = 4.2 m Ω(典型值),VGS = 10 V
- RDS(ON) = 5.8 m Ω(典型值),VGS = 4.5 V
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
