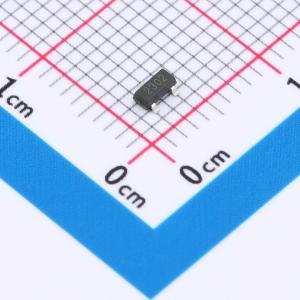

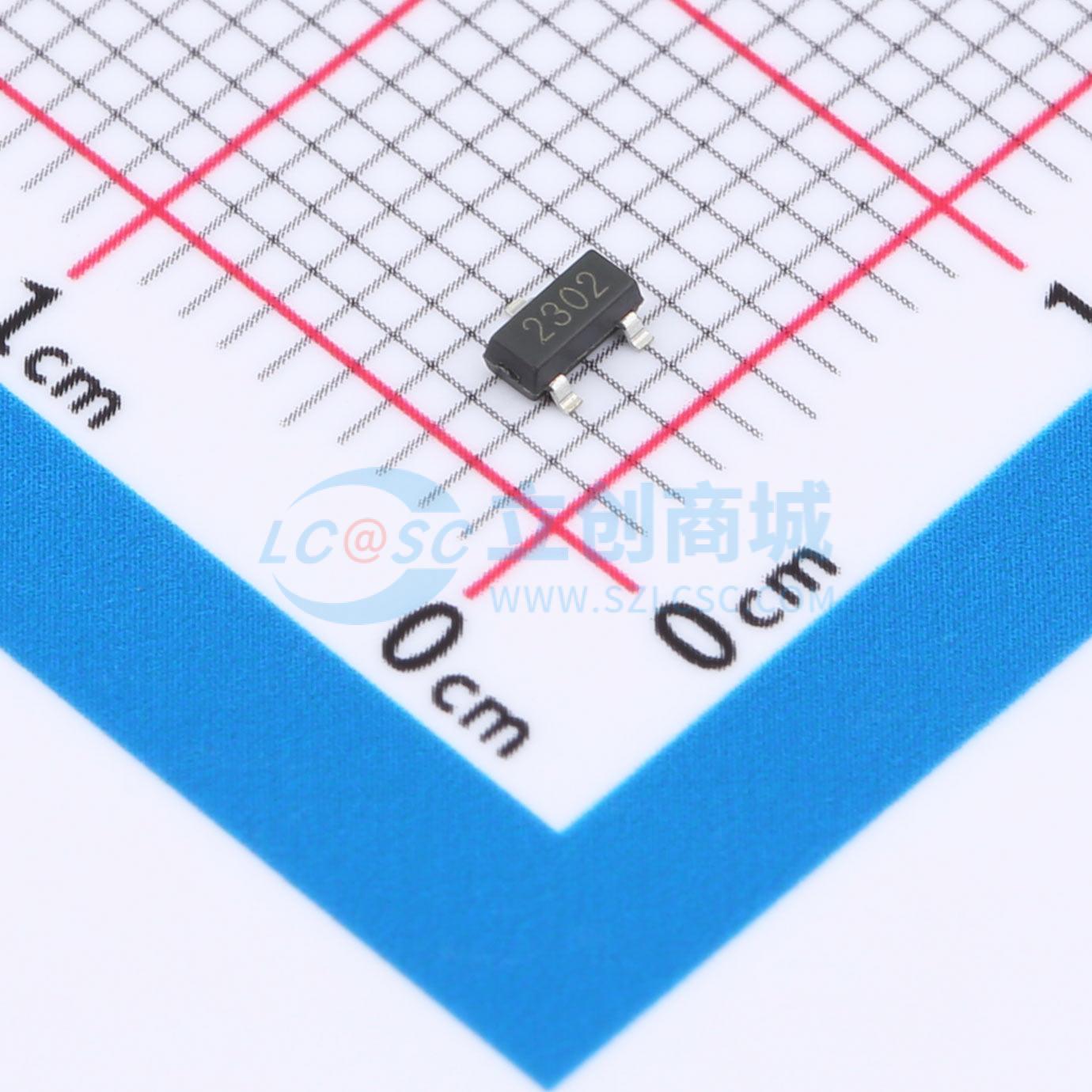

ESE2302
N沟道,20V,3.3A,45mΩ@4.5V；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 描述
- 类型：N沟道 漏源电压(Vdss)：20V 连续漏极电流(Id)：3.5A 功率(Pd)：350mW 导通电阻(RDS(on)@Vgs,Id)：36.0mΩ@10V,3.5A 阈值电压(Vgs(th)@Id)：1.0V@250uA N沟道,20V,3.5A,36.0mΩ@10V
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESE2302
- 商品编号
- C42420778
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0312克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.3A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V,3.5A | |
| 耗散功率(Pd) | 0.9mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV@250uA | |
| 栅极电荷量(Qg) | 3nC@4.5V | |
| 输入电容(Ciss) | 200pF@10V | |
| 反向传输电容(Crss) | 28pF@10V |
商品概述
ESE2302是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，具备出色的漏源导通电阻（RDS(ON)）和低栅极电荷。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ESE2302为无铅产品。
商品特性
- 20V，栅源电压（VGS）= 4.5V时，漏源导通电阻（RDS(ON)） = 45 mΩ（典型值）
- 栅源电压（VGS）= 2.5V时，漏源导通电阻（RDS(ON)） = 62 mΩ（典型值）
- 高密度单元设计，实现低漏源导通电阻（RDS(on)）
- 材料：无卤素
- 可靠耐用
- 具备ESD保护
- 低泄漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC转换
