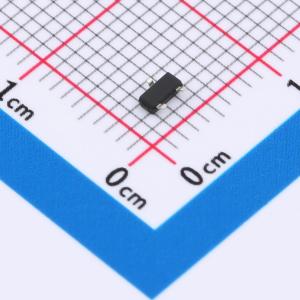

温馨提醒：图片仅供参考，商品以实物为准
ESJ8810
带ESD保护，N沟道，20V，9.5A，11mΩ@4.5V,5A，0.7V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 描述
- 类型：N沟道 漏源电压(Vdss)：20V 连续漏极电流(Id)：8.0A 功率(Pd)：1.4W 导通电阻(RDS(on)@Vgs,Id)：13mΩ@4.5V,8.0A 阈值电压(Vgs(th)@Id)：0.65V@250uA N沟道,20V,8.0A,13mΩ@4.5V
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESJ8810
- 商品编号
- C42420840
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.040934克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7.5A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.39W | |
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 1.3nF | |
| 反向传输电容(Crss) | 88pF |
商品概述
ESJ8810是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ESJ8810为无铅产品。
商品特性
- 20V, RDS(ON) = 13 m Ω(典型值), VGS = 4.5 V
- RDS(ON) = 16 m Ω(典型值), VGS = 2.5 V
- 采用沟槽MOSFET技术
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
