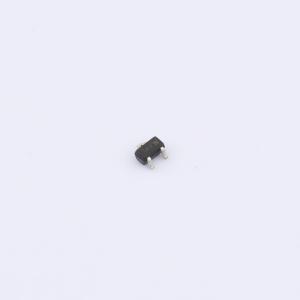

ESJL3134KAE
带ESD防护 类型：N沟道 漏源电压(Vdss)：20V 连续漏极电流(Id)：0.9A 导通电阻(RDS(on)@Vgs,Id)：125mΩ@4.5V,0.5A 阈值电压(Vgs(th)@Id)：1V@250μA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N/P极性：N @@漏源电压(V):20 @@漏源电流(A):0.88 @@阈值电压(V):0.75 @@导通电阻RDS(ON)@VGS 4.5V Type(mΩ):220 @@封装:SOT-523
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESJL3134KAE
- 商品编号
- C42420845
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.036848克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 880mA | |
| 导通电阻(RDS(on)) | 220mΩ@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 750mV | |
| 栅极电荷量(Qg) | 1nC@4.5V | |
| 输入电容(Ciss) | 56pF | |
| 反向传输电容(Crss) | 2.5pF |
商品概述
ESJL3134KAE是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ESJL3134KAE为无铅产品。
商品特性
- 20V,RDS(ON) = 150 m Ω(典型值)@ VGS = 4.5 V
- RDS(ON) = 200 m Ω(典型值)@ VGS = 2.5 V
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
