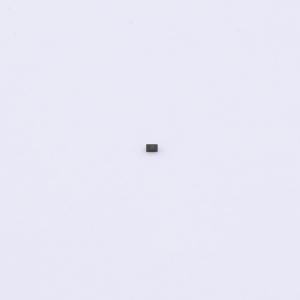

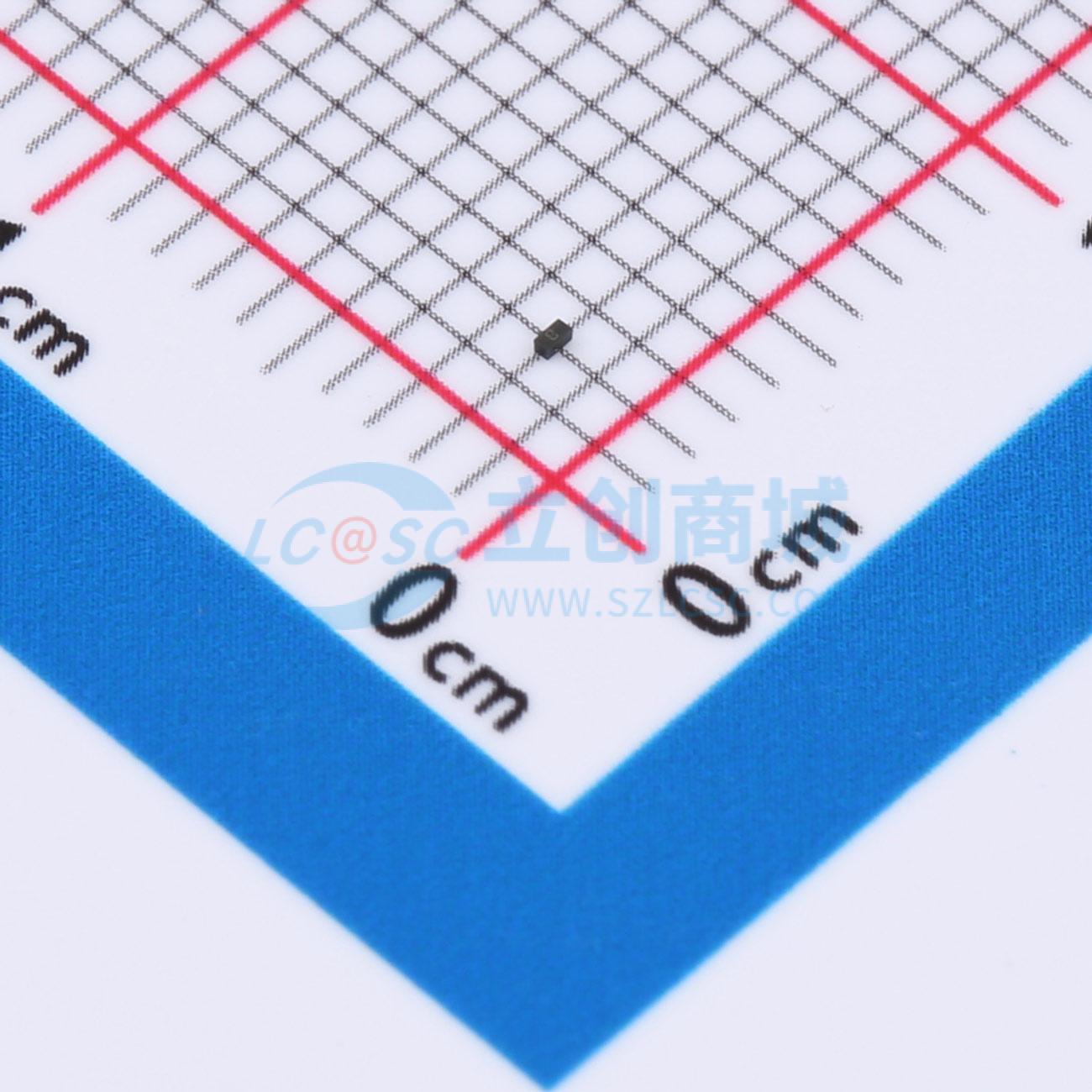

ESD11D3.3CT5G
普容3.3V，单路双向ESD静电防护器件，30kV，CJ：12pF；音频/视频/通讯防护。
- 描述
- 极性:双向 单路保护 反向关断电压（典型值）：3.3V (Max) 击穿电压（最小值）：3.7V 钳位电压：8V 峰值脉冲电流（8/20us）：10A，电容Cj：15pF
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD11D3.3CT5G
- 商品编号
- C42420779
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00781克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD11D3.3CT5G旨在保护电压敏感元件，避免其因静电放电（ESD）而损坏或发生闩锁效应。出色的钳位能力、低泄漏和快速响应时间，为电路板级易受ESD影响的设计提供了一流的保护。由于其尺寸小且采用双向设计，非常适合用于需要音频线路保护的手机、MP3播放器和便携式应用。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±25kV接触放电
- ±25kV空气放电
- 100W峰值脉冲功率（8/20μs）
- 低钳位电压
- 低泄漏电流
- 工作电压：3.3V
- 符合RoHS标准
- 保护一条双向线路
- 结电容：典型值15pF
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本电脑和手持设备
- 数码相机
- MP3播放器
- 外围设备
