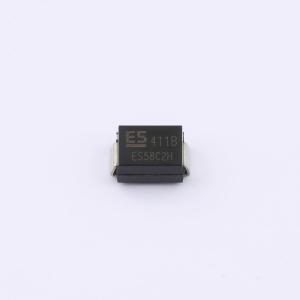

温馨提醒：图片仅供参考，商品以实物为准
ESSMBJ58C2H
SMJ 10/700us 4kV，高性能，应用于POE&DC-48V高等级浪涌防护,可以提供车规级，配套EMC整改服务
- 描述
- 极性：双向 单路路保护 反向关断电压（典型值）:58V(Max) 击穿电压（最小值）:62.4V 钳位电压:85V 10/700uS 4kV
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESSMBJ58C2H
- 商品编号
- C42420771
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.2194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 58V | |
| 钳位电压 | 85V | |
| 峰值脉冲电流(Ipp) | 40A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 71.2V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 快速响应时间
- 在58 V以上时，典型反向漏电流小于1 μA
- 塑料封装符合保险商实验室94V-0阻燃等级
- 高温焊接：端子处可承受260°C/10秒
- 低钳位电压
- 符合IEC 61000-4-2 (ESD) ±30 kV (空气放电) ±30 kV (接触放电) 标准
- 小型封装：SMB
- 湿度敏感度等级：1级
- 最大浪涌能力：4 kV @ 10/700 μs
应用领域
- 以太网供电 (PoE)
- 直流-48V电源系统
