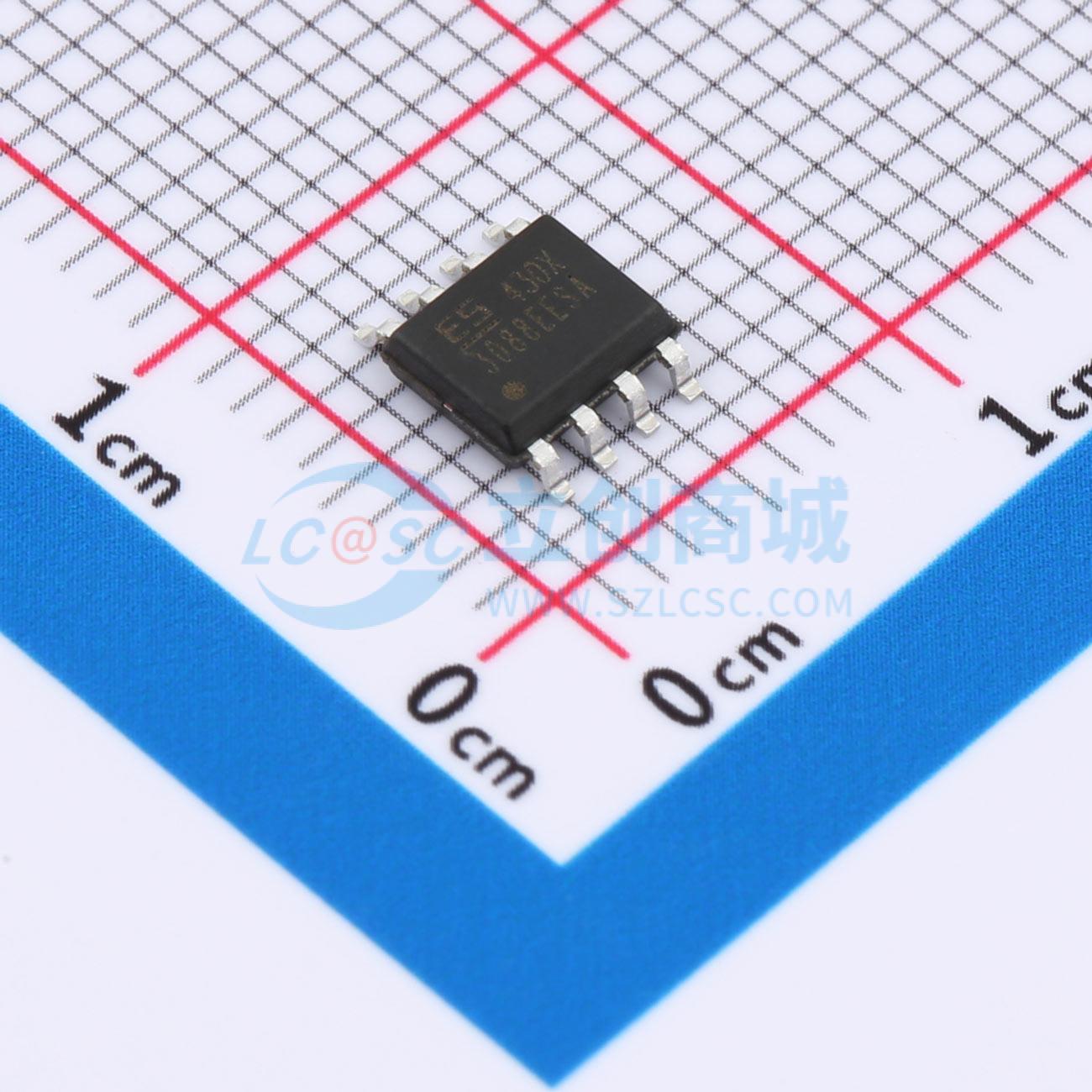

ES8485E-SR

3.3~5.5V低功耗，±15kV ESD 保护, 2.5Mbps，半双工，256路负载RS485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.3~5.5V低功耗@@±15kV ESD 保护@@ 2.5Mbps@@半双工@@256路负载RS485收发器
品牌名称: ElecSuper(静芯)
商品型号: ES8485E-SR
商品编号: C42420754
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.17616克(g)

商品参数

商品概述

ES8485E-SR 是一款 3.0V~5.5V 宽电源供电、总线端口 ESD 保护能力 HBM 达到 15kV 以上、总线耐压范围达到 ±15V、半双工、低功耗，功能完全满足 TIA/EIA-485 标准要求的 RS-485 收发器。ES8485E-SR 包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。ES8485E-SR 具有 1/8 负载，允许 256 个 ES8485E-SR 收发器并接在同一通信总线上。可实现高达 2.5Mbps 的无差错数据传输。ES8485E-SR 工作电压为 3.3V，具备失效安全（fail-safe）、限流保护、过压保护等功能。

商品特性

3.0V~5.5V 宽电源范围，半双工
总线端口 ESD 保护能力 HBM 达到 15kV 以上
总线容错耐压达到 ±15V
1/8 单位负载，允许最多 256 个器件连接到总线
驱动器短路输出保护
接收器开路失效保护
具有较强的抗噪能力
集成的瞬变电压抵制功能
在电噪声环境中的数据传输速率可达到 2.5Mbps
提供小外型 DFN3*3-8，MSOP8/VSSOP8 封装

应用领域

总线式组网
手拉手式组网
总线端口防护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	750uA
	通讯模式	半双工
