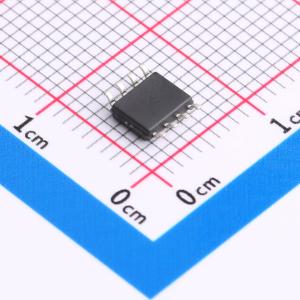

温馨提醒：图片仅供参考，商品以实物为准
LMV822MX/NOPB
低电压低功耗运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV822-N 双通道、5.5V、5.6MHz、40mA 输出电流、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV822MX/NOPB
- 商品编号
- C414608
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 5MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 24nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 450uA | |
| 输出电流 | 16mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV82x系列包含单通道、双通道、四通道版本，属于低电压低功耗运算放大器，带有轨至轨输出，增益带宽为5MHz，可在低电压低功耗系统中提供出色性能与经济性。2.7V电源电压下单位增益频率为5MHz，压摆率为1.4V/μs，每个放大器静态电流仅为220μA，可向600Ω负载提供轨至轨输出摆幅，输入共模电压范围包含地电平，最大输入失调电压为3.5mV，可稳定驱动大型容性负载，提供多种封装规格可选。
商品特性
- 符合AEC-Q100标准，有适用于汽车类应用的版本，汽车级版本为AEC-Q100 1级
- LMV824扩展温度范围最高可达125℃
- 提供多种封装，包含小型SC70-5封装，尺寸为2.0mm×1.25mm×0.95mm，另有多种封装可选
- 在2.5V、2.7V和5V电压下具备额定性能
- 最大输入失调电压VOS为3.5mV
- 输入失调电压温度漂移TCVOS为1μV/℃
- 2.7V电源下增益带宽积为5MHz
- 2.7V电源下每个放大器电源电流为220μA
- 最小压摆率为1.4V/μs
- 共模抑制比CMRR为90dB
- 电源抑制比PSRR为85dB
- 5V电源下输入共模电压范围VCM为-0.3V至4.3V
- 具备轨至轨输出(RRO)
- 600Ω负载时，以电源轨为基准的输出摆幅为160mV
- 10kΩ负载时，以电源轨为基准的输出摆幅为55mV
- 在容性负载下可实现稳定性能
- LMV824NDGV在扩展工业温度范围内具备额定性能
应用领域
- 无绳电话
- 手机
- 笔记本电脑
- PDA
- PCMCIA相关设备，可用于PCMCIA调制解调器卡的电话线路收发器
