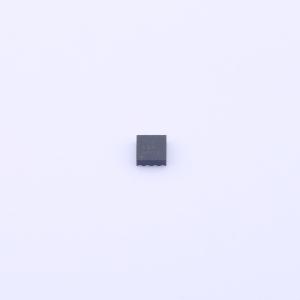

BQ294700DSGR
2至4串锂电池过压保护电路
- 描述
- BQ2947 锂离子保护，可实现精确的逐节电池电压监视
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ294700DSGR
- 商品编号
- C414622

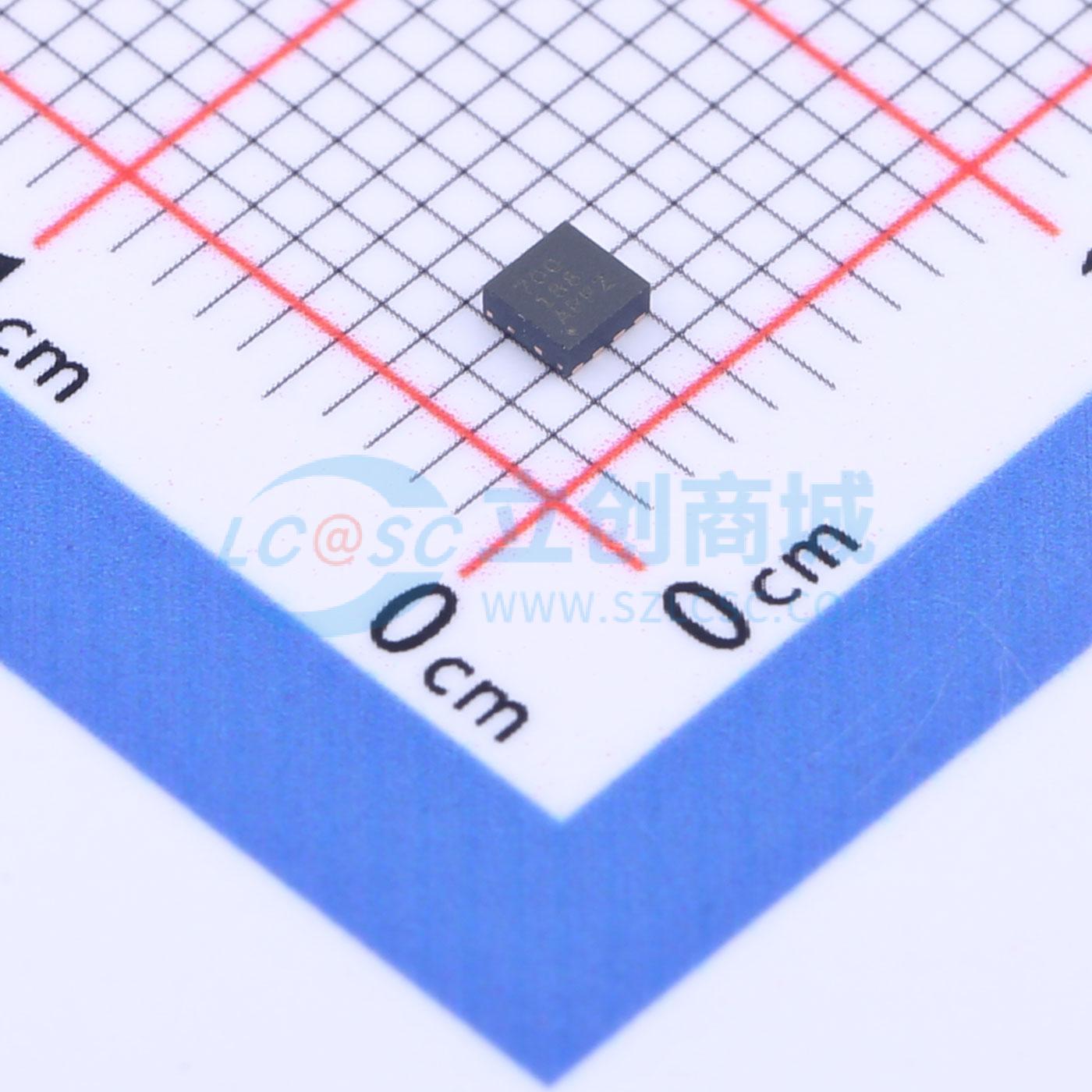

- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3V~20V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 2~4 | |
| 工作温度 | -40℃~+110℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1uA |
商品概述
bq2947系列是用于锂离子电池组系统的过压监测与保护器件。每个电池单元都会被独立监测是否存在过压情况。
在bq2947器件中，一旦检测到任何一个电池单元出现过压情况，就会启动一个外部延迟定时器。延迟定时器计时结束后，输出将被触发进入其有效状态（高电平或低电平，取决于配置）。外部延迟定时器功能还具备检测CD引脚上的延迟电容开路或短路的能力，在过压情况下，这同样会触发输出驱动器。
为了加快生产线测试速度，bq2947器件提供了具有缩短延迟时间的客户测试模式。
商品特性
- 2节、3节和4节串联电池过压保护
- 外部电容可编程延迟定时器
- 工厂预设过压保护（OVP）阈值（阈值范围3.85 V至4.6 V）
- 输出选项：高电平有效或开漏低电平有效
- 高精度过压保护：±10 mV
- 低功耗ICC≈1 μA（VCELL(ALL)<VPROTECT）
- 每个电池单元输入的漏电流低<100 nA
- 小封装尺寸
- 8引脚WSON（2.00 mm×2.00 mm）
应用领域
- 笔记本电脑
- 不间断电源（UPS）电池备份
