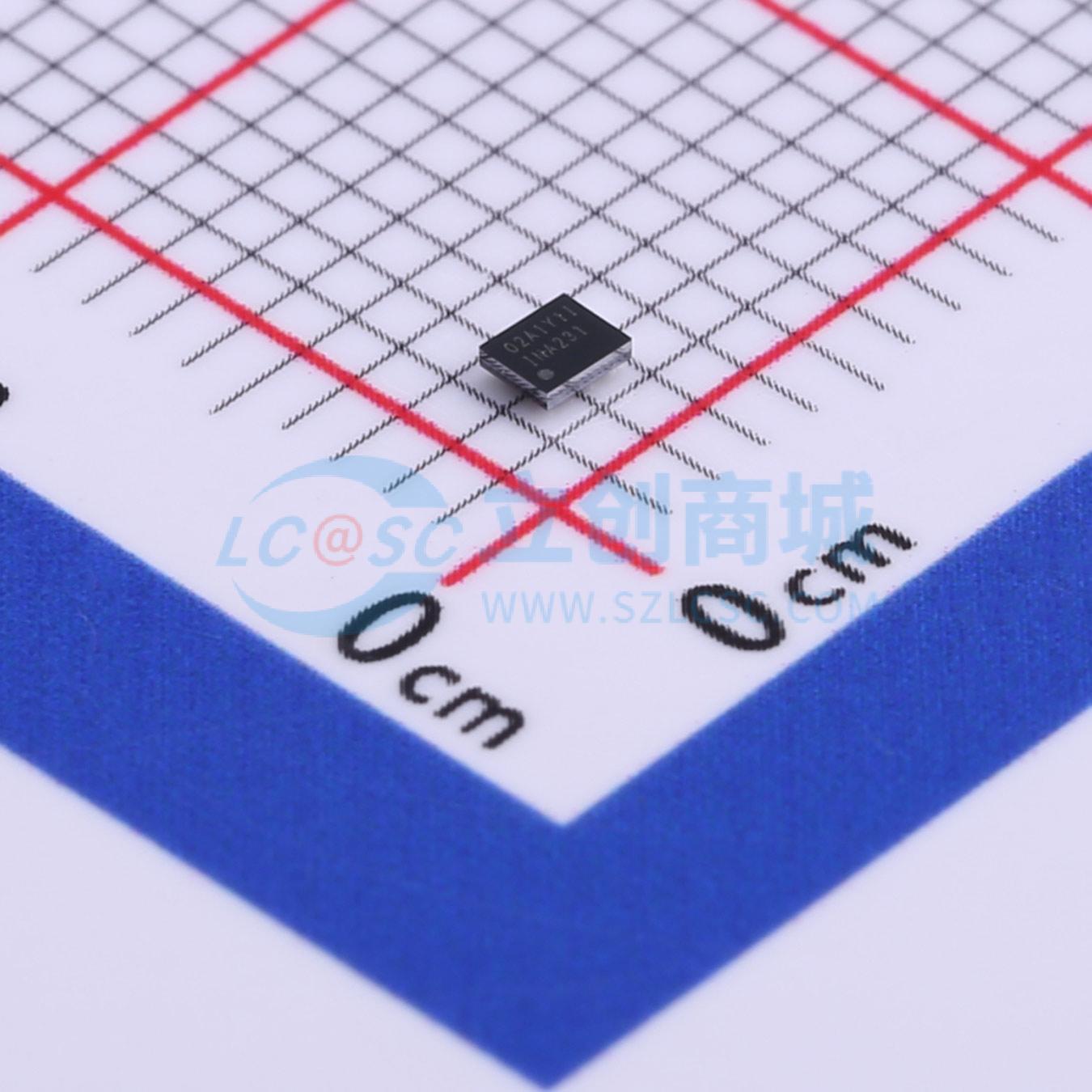

温馨提醒：图片仅供参考，商品以实物为准

INA231AIYFFR

高侧或低侧测量，双向电流和功率监测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA231 采用 WCSP 封装的 28V、16 位、I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA231AIYFFR
商品编号: C414624
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

INA231是一款电流分流和功率监测器，具备1.8V兼容的I²C接口，拥有16个可编程地址。INA231可同时监测分流电压降和总线电源电压，若数值超出编程范围，会通过置位ALERT引脚提供增强保护。可编程校准值、转换时间和平均值，再结合内部乘法器，可直接读取安培为单位的电流和瓦特为单位的功率，从而减少主机处理工作。 INA231可在0V至28V变化的总线电压上感测电流，该器件由单一2.7V至5.5V电源供电，典型电源电流为330μA。INA231的工作温度范围为-40°C至+125°C。 INA231有两个版本：INA231A启动后会对分流和总线电压进行连续转换，而INA231B启动时处于低电流掉电模式。

商品特性

总线电压感测范围：0V至28V
高端或低端感测
电流、电压和功率报告
高精度：
- 最大增益误差0.5%
- 最大失调50μV
可配置平均选项
可编程报警阈值
1.8V I²C兼容
电源工作范围：2.7V至5.5V
启动模式选项：
- INA231A：主动转换
- INA231B：低电流掉电

应用领域

智能手机
平板电脑
服务器
计算机
电源管理
电池充电器
电源测试设备

	属性	参数值
	商品目录	电流感应放大器
	共模电压	0V~28V
	输入偏置电流(Ib)	10nA
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	±30V
	单电源	2.7V~5.5V
	静态电流(Iq)	330uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	共模抑制比(CMRR)	120dB
