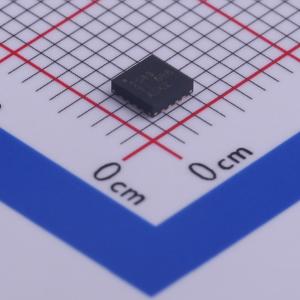

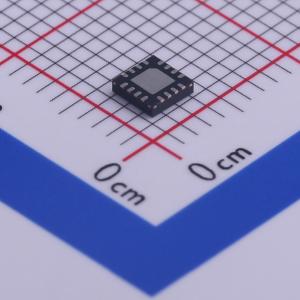

温馨提醒：图片仅供参考，商品以实物为准

TPS2543RTER

USB充电端口控制器和电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2543 具有负载检测功能的 USB 充电端口控制器和 2.5A 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2543RTER
商品编号: C414627
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TPS2543 是一种 USB 充电端口控制器和电源开关，集成了 USB 2.0 高速数据线（D+/D-）开关。TPS2543 在 D+/D- 上提供了电气特征以支持以下充电方案：USB 电池充电规范 1.2；中国电信标准 YD/T 1591-2009；分压模式，符合 Apple iPod、iPhone（1A）和 iPad（2A）移动数字设备的要求。

TPS2543 可配置为自动选择连接设备所需的 D+/D- 模式。通过 STATUS 引脚提供负载检测，这允许在 S4/S5 充电时进行电源控制，并且能够在多端口应用中管理端口电源。此外，TPS2543 完全支持通过鼠标/键盘（仅低速）从 S3 状态唤醒系统。

TPS2543 的 73-mΩ 功率分配开关适用于可能遇到重容性负载和短路的应用。两个可编程电流阈值提供了设置电流限制和负载检测阈值的灵活性。

应用领域

USB 端口（主机和集线器）
笔记本台式机
通用墙充适配器

优惠活动

5.3折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	最大连续电流	3A

	属性	参数值
	工作电压	4.5V~5.5V
	导通电阻	73mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)
