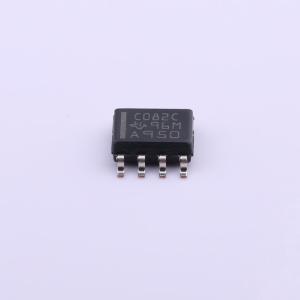

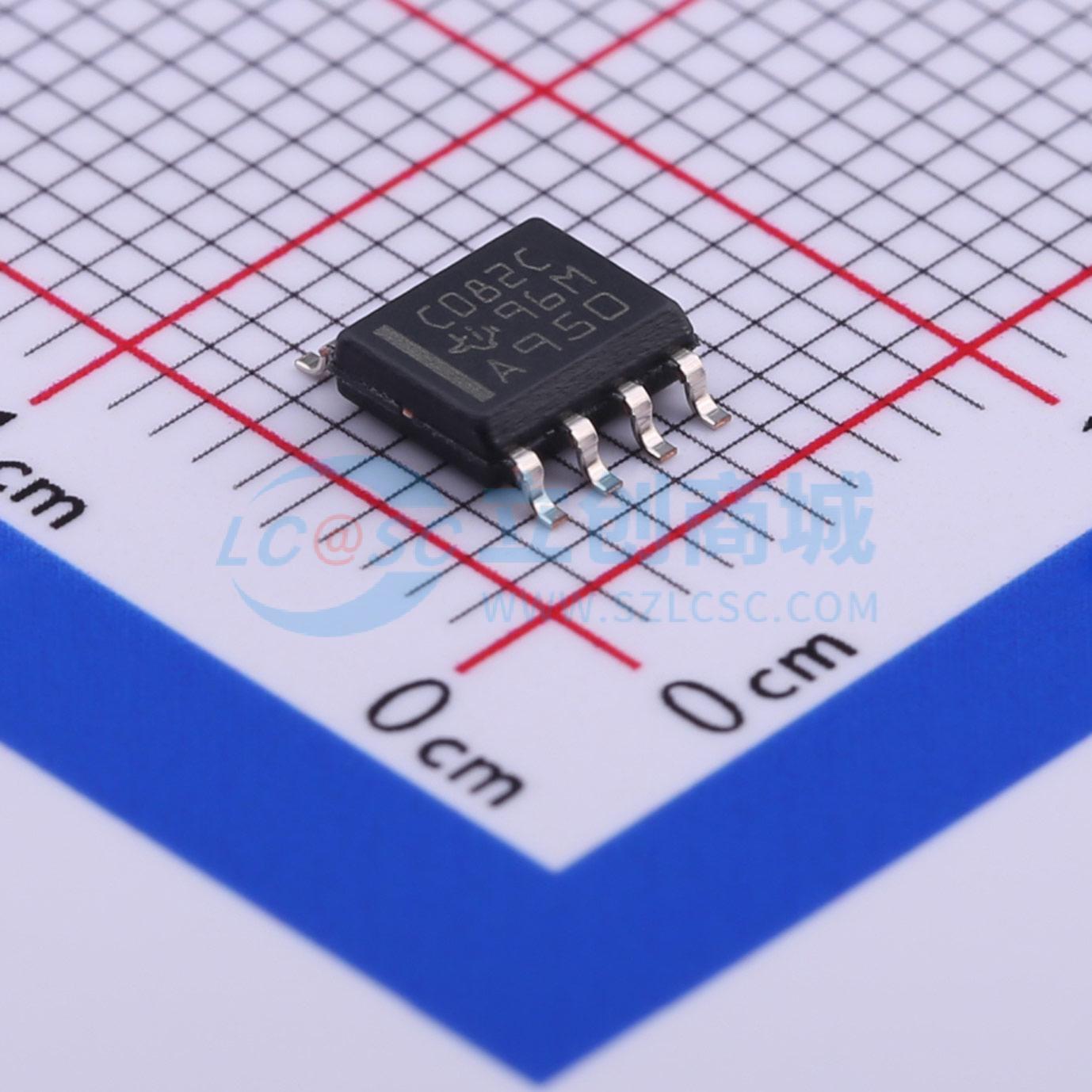

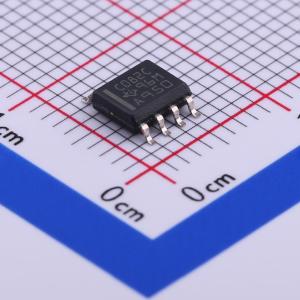

TLC082CDR

宽带宽高输出驱动单电源运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLC082 双通道、16V、10MHz、输入接近 V- 的运算放大器
品牌名称: TI(德州仪器)
商品型号: TLC082CDR
商品编号: C415178
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	10MHz
	输入失调电压(Vos)	1.9mV
	输入失调电压温漂(Vos TC)	1.2uV/℃
	压摆率(SR)	19V/us
	输入偏置电流(Ib)	700pA
	输入失调电流(Ios)	1.9pA

	属性	参数值
	输入电压噪声密度(eN)	8.5nV/√Hz@1kHz
	共模抑制比(CMRR)	110dB
	静态电流(Iq)	1.8mA
	输出电流	57mA
	工作温度	-40℃~+125℃
	单电源电压	4.5V~16V
	双电源电压(Vee~Vcc)	-2.25V~8V
	功能特性	-

商品概述

这是宽带高输出驱动单电源运算放大器系列，为BiMOS通用运算放大器系列产品，包含TLC080、TLC081、TLC082、TLC083、TLC084、TLC085、TLC08xA（TLC08x）系列，采用LBC3 BiCMOS工艺，结合高输入阻抗低噪声CMOS前端与高驱动双极输出级，兼具两类工艺的性能优势，工作性能覆盖4.5V至16V电源范围，支持0℃至70℃商用温度范围以及-40℃至125℃扩展工业温度范围，配备失调调零引脚，可适配多种应用实现更高性能水平。

商品特性

带宽为10MHz，相比前代BiFET产品带宽提升300
具备高输出驱动能力，VDD-1.5V条件下IOH为57mA，0.5V条件下IOL为55mA，可轻松驱动±50mA负载
压摆率SR+为16V/μs，SR-为19V/μs
电源电压范围宽，支持4.5V至16V电源输入
常规工作下每通道电源电流为1.9mA
具备超低功耗关断模式，关断模式下每通道电源电流IDD为125μA
输入噪声电压低，为8.5nV/√Hz，相比前代性能提升60
输入失调电压典型值为60μV，标准等级最大输入失调电压低至1.5mV，相比前代降低为原来的四分之一
输入共模电压范围包含地，电源抑制比可达130dB，相比前代提升超过40dB
提供多种封装可选，包含8引脚或10引脚MSOP超小封装，可选PowerPAD封装，占位面积小
具备失调调零功能

应用领域

音频领域应用
汽车领域应用
工业领域应用
仪器仪表领域应用
通用运算放大应用
