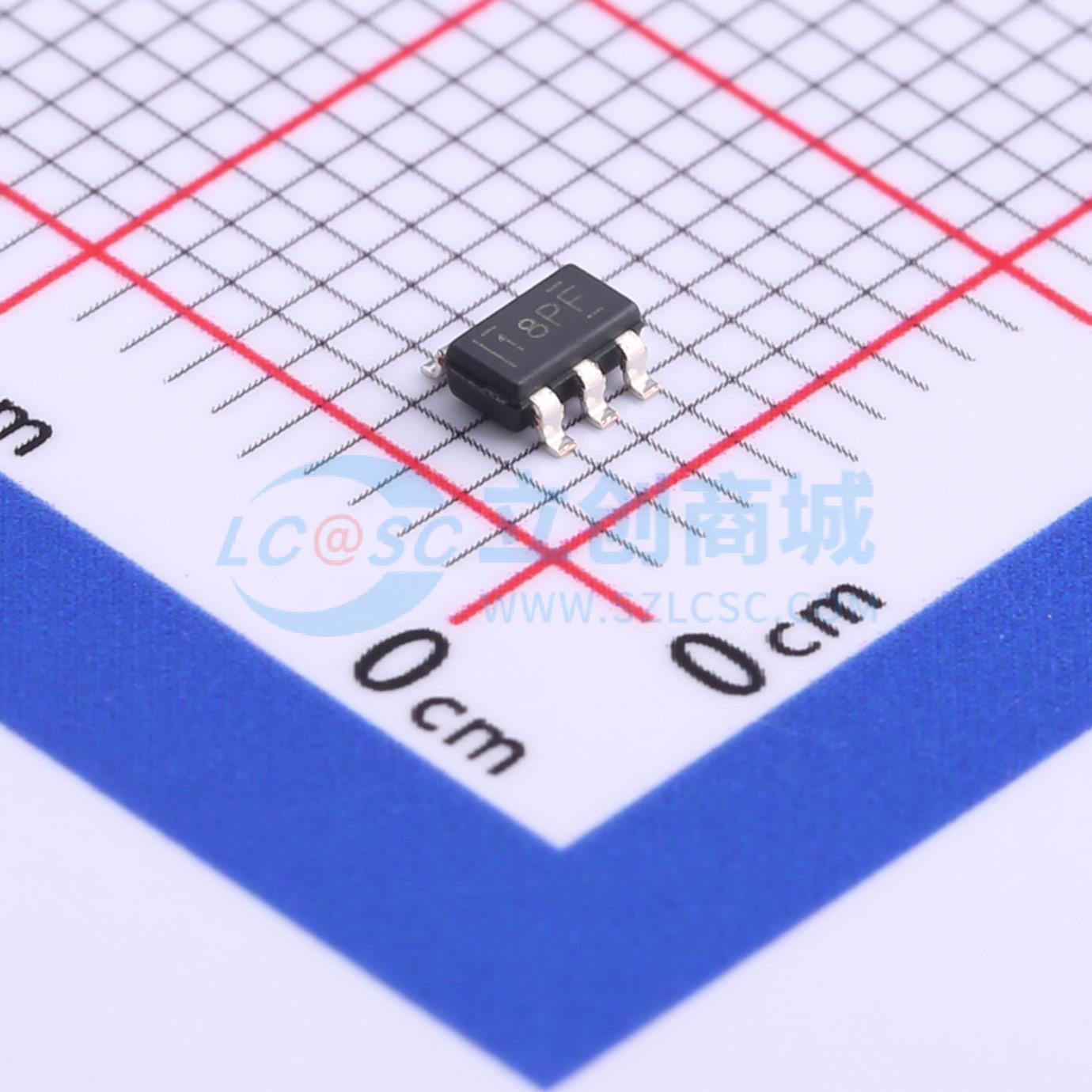

温馨提醒：图片仅供参考，商品以实物为准
TPS2069DDBVR
限流型电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2069D 高电平有效且具有输出放电和反向阻断功能的 1.5A 负载、4.5-5.5V、76mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2069DDBVR
- 商品编号
- C414626
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 76mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP) |
商品概述
TPS2069D电源分配开关系列适用于USB等可能遇到大容量负载和短路的应用。该器件可以持续提供高达1.5A的输出电流。
当输出负载超过电流限制阈值时，TPS2069D通过恒流模式工作来将输出电流限制在安全水平。这在所有条件下都能提供可预测的故障电流。快速过载响应时间减轻了主5V电源在输出短路时提供稳压电源的负担。电源开关的上升和下降时间受到控制，以最小化开启和关闭期间的电流浪涌。
应用领域
- USB端口/集线器
- 笔记本电脑
- 台式机
- 高清数字电视
- 机顶盒
- 短路保护
