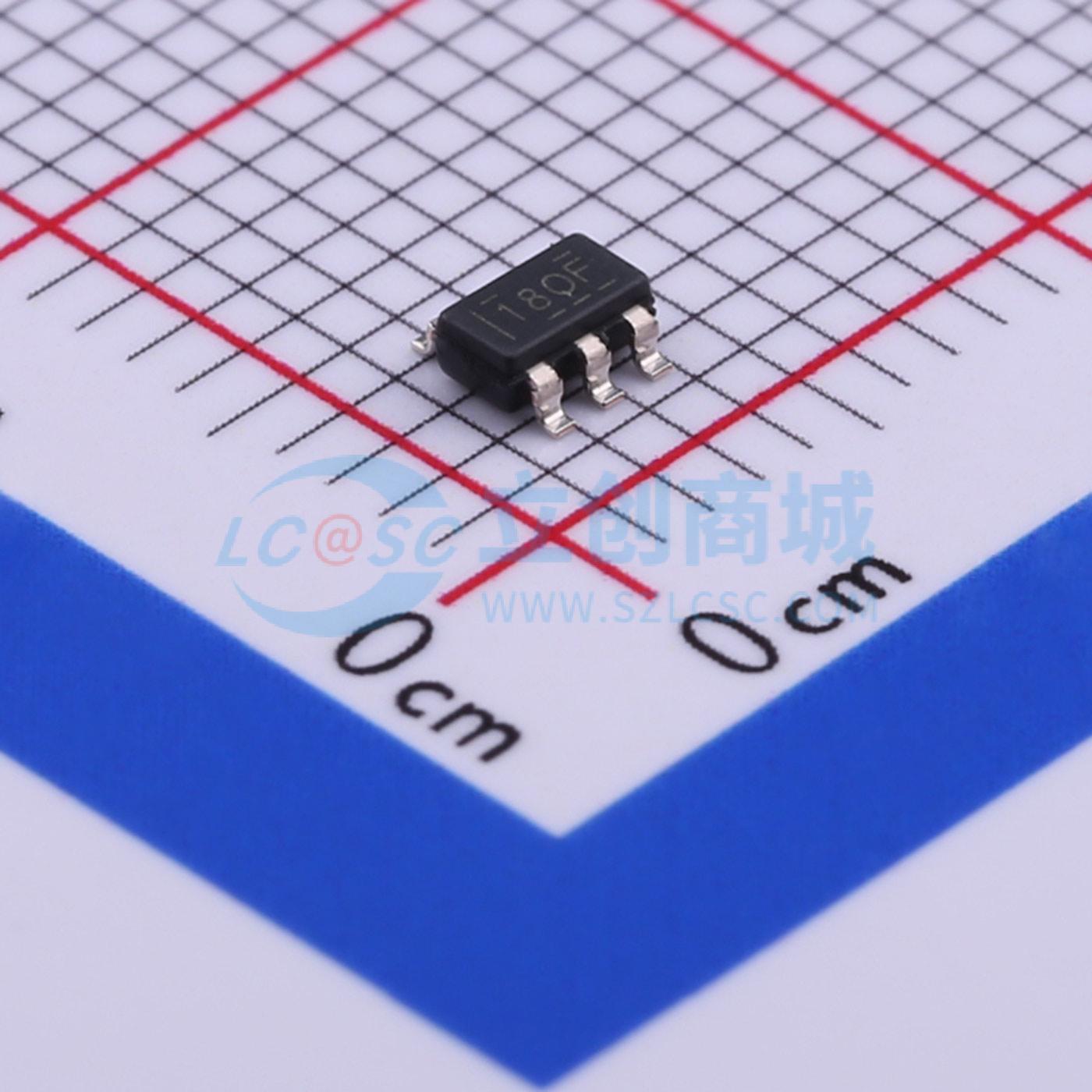

温馨提醒：图片仅供参考，商品以实物为准
TPS2065DDBVR
限流型电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2065D 高电平有效且具有输出放电和反向阻断功能的 1A 负载、4.5-5.5V、96mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2065DDBVR
- 商品编号
- C414625
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 96mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
TPS2065D电源分配开关系列适用于USB等可能遇到大容量负载和短路的应用场景。该设备可以连续提供高达1A的输出电流。
当输出负载超过电流限制阈值时，TPS2065D通过恒流模式工作来将输出电流限制在安全水平。这确保了在所有条件下都能提供可预测的故障电流。快速过载响应时间减轻了主5V电源在输出短路时提供稳压电源的负担。电源开关的上升和下降时间被控制以最小化开启和关闭期间的电流浪涌。
商品特性
- 单电源开关系列
- 额定电流 1 A ±20% 精确、固定、恒流限制
- 快速过流响应：2 微秒
- 无故障报告输出放电
- 反向电流阻断
- 内置软启动
- 环境温度范围：-40°C 至 85°C
- UL 认证和 CB 文件编号 E169910
应用领域
- USB端口/集线器
- 笔记本电脑
- 台式机
- 高清数字电视
- 机顶盒
- 短路保护
