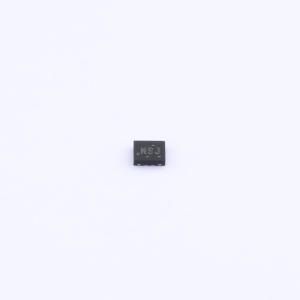

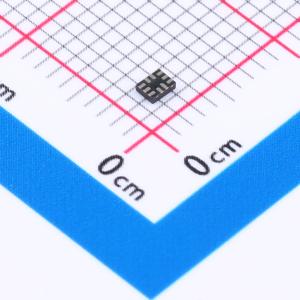

温馨提醒：图片仅供参考，商品以实物为准

INA199A1RSWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA199 26V、双向电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA199A1RSWR
商品编号: C414623
商品封装: UQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-300mV~26V
	增益	50V/V
	带宽	80kHz
	输入偏置电流(Ib)	28uA
	输入失调电压(Vos)	5uV
	工作温度	-40℃~+125℃
	差分电压	-26V~+26V

	属性	参数值
	最大电源宽度(Vdd-Vss)	26V
	单电源	2.7V~26V
	静态电流(Iq)	65uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	20nA
	压摆率(SR)	0.4V/us
	共模抑制比(CMRR)	120dB
	噪声密度(eN)	25nV/√Hz@1kHz

商品概述

INA199系列电压输出型电流分流监测器（也称为电流检测放大器）通常用于过流保护、系统优化的精密电流测量或闭环反馈电路。该系列器件可在-0.3 V至26 V的共模电压下检测分流电阻上的压降，且与电源电压无关。提供三种固定增益：50 V/V、100 V/V和200 V/V。零漂移架构的低失调特性使得能够检测分流电阻上低至10 mV满量程的最大压降。

这些器件采用2.7 V至26 V单电源供电，最大电源电流为100 μA。所有版本的工作温度范围均为-40°C至125°C，提供SC70-6和超薄UQFN10两种封装。

商品特性

宽共模范围：-0.3 V至26 V
失调电压：±150 μV（最大值）
精度：增益误差（全温度范围内最大值）：– ±1%（C版本）– ±1.5%（A和B版本）
0.5 μV/°C失调漂移（最大值）
10 ppm/°C增益漂移（最大值）
增益可选：
- INA199x1：50 V/V
- INA199x2：100 V/V
- INA199x3：200 V/V
静态电流：100 μA（最大值）
封装：6引脚SC70、10引脚UQFN

应用领域

笔记本电脑
手机
符合Qi标准的无线充电发射器
电信设备
电源管理
电池充电器
